卡压吉博力Mepla管道系统的卡压工具

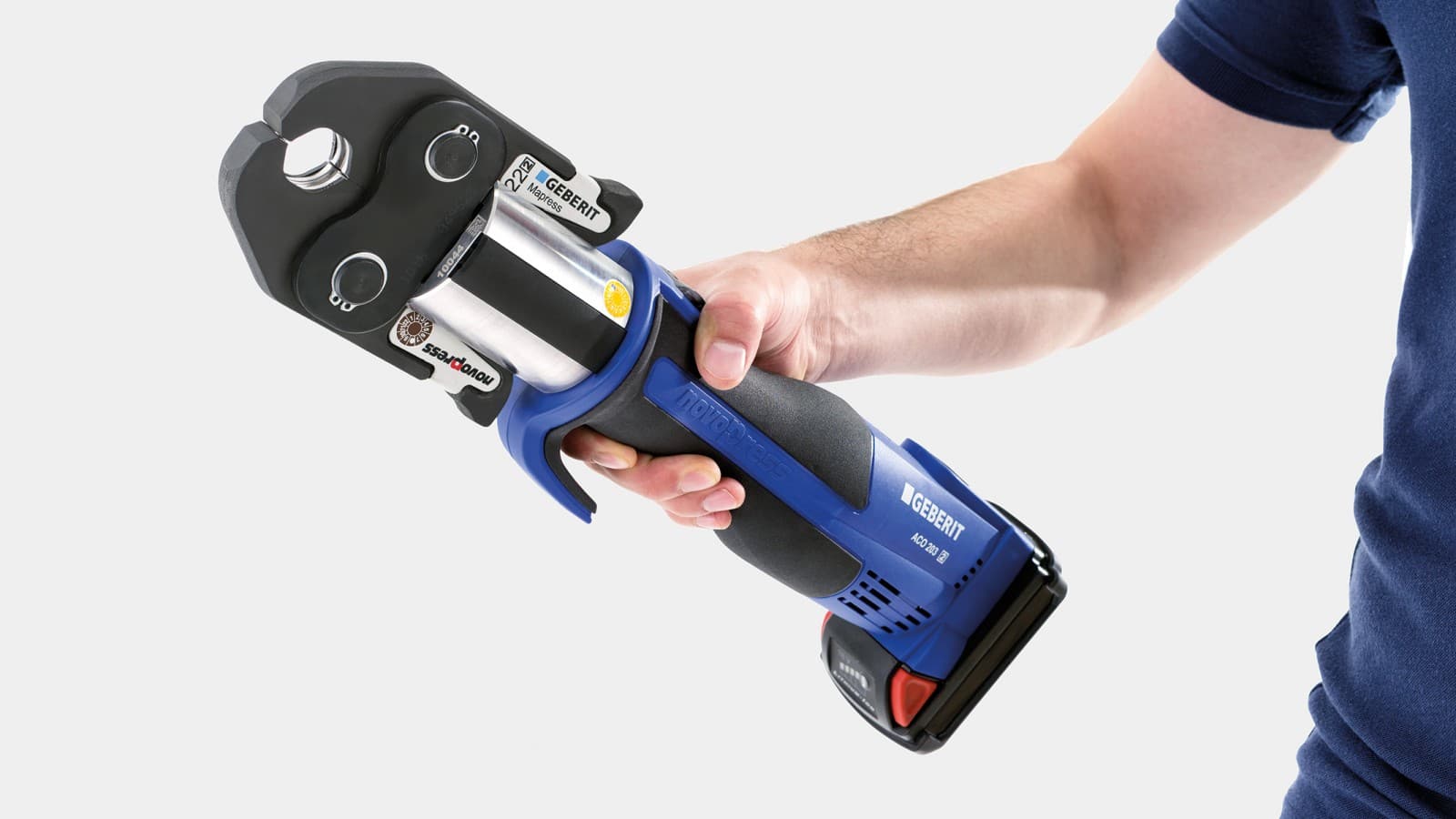

用于防漏连接的吉博力挤压钳夹

工具与配件 快捷可靠的施工，源自效率出众的卡压科技

    话题

吉博力专利卡压系统，施工安全便利，无需焊接，使用专属电动液压工具即可轻松完成连接，避免施工不当引起的安全隐患，同时确保密封性，50年无渗漏之忧。

吉博力Mepla挤压钳夹

吉博力Mapress卡压技术

吉博力卡压工具
吉博力卡压钳夹
吉博力卡压头
其他工具

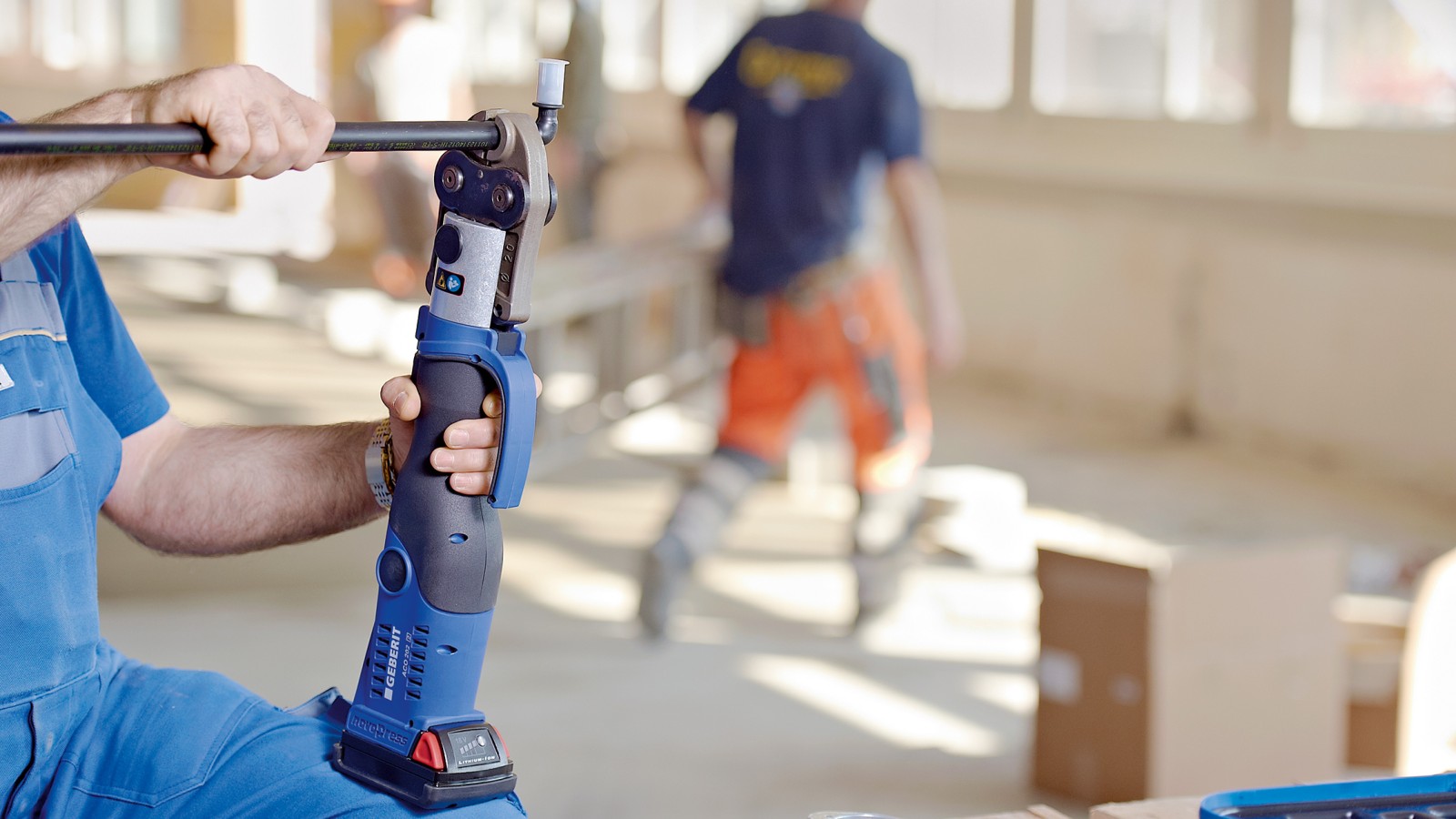

吉博力卡压工具

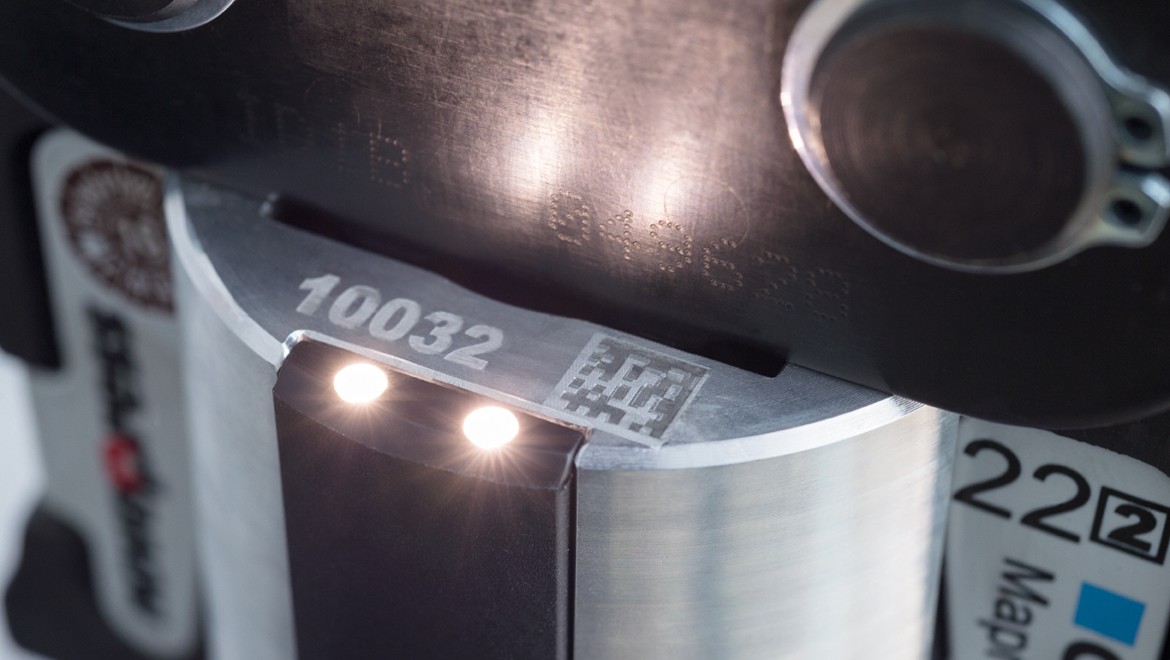

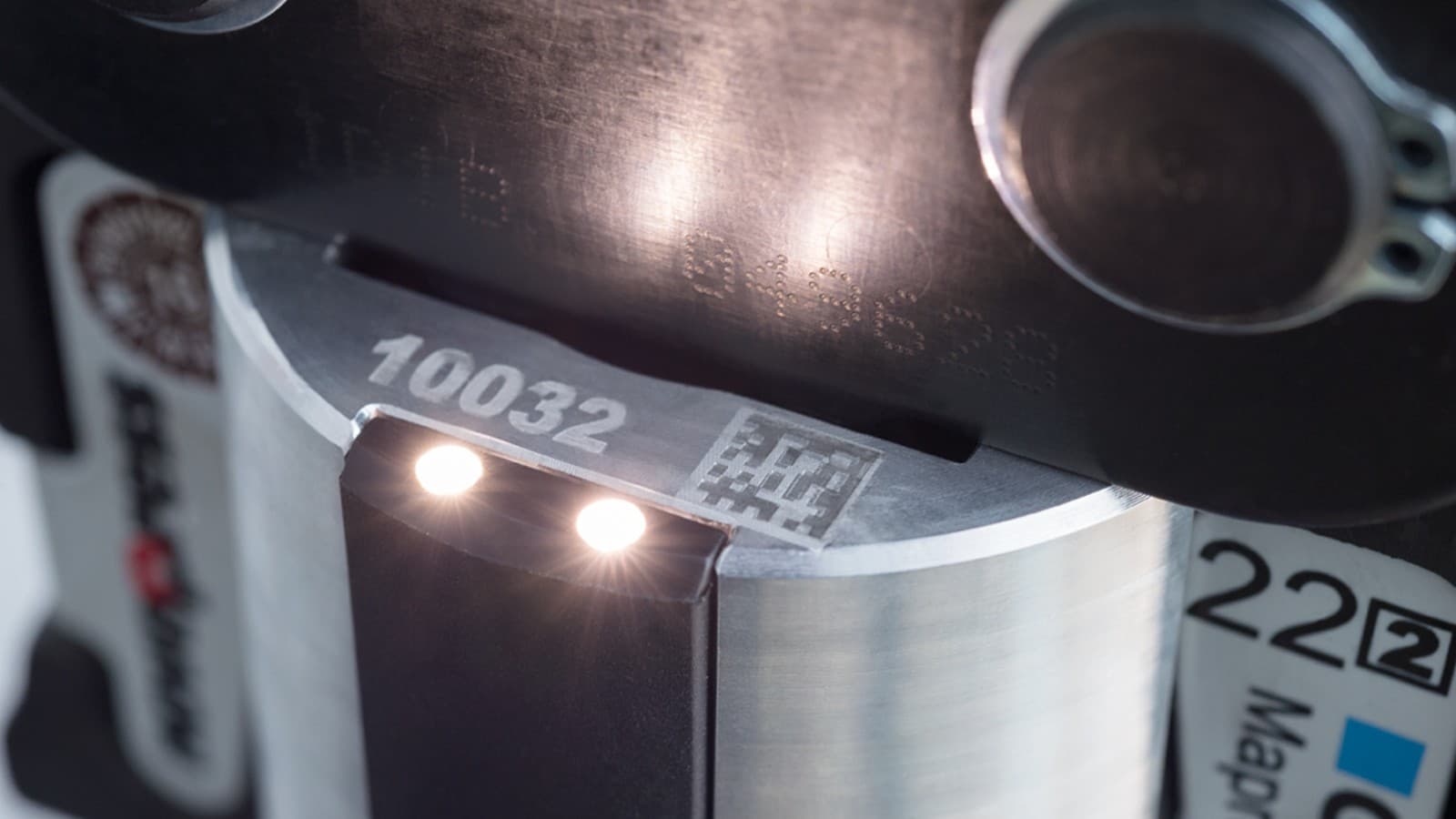

配备卡压点照明的吉博力卡压工具，面对黑暗角落亦能一目了然

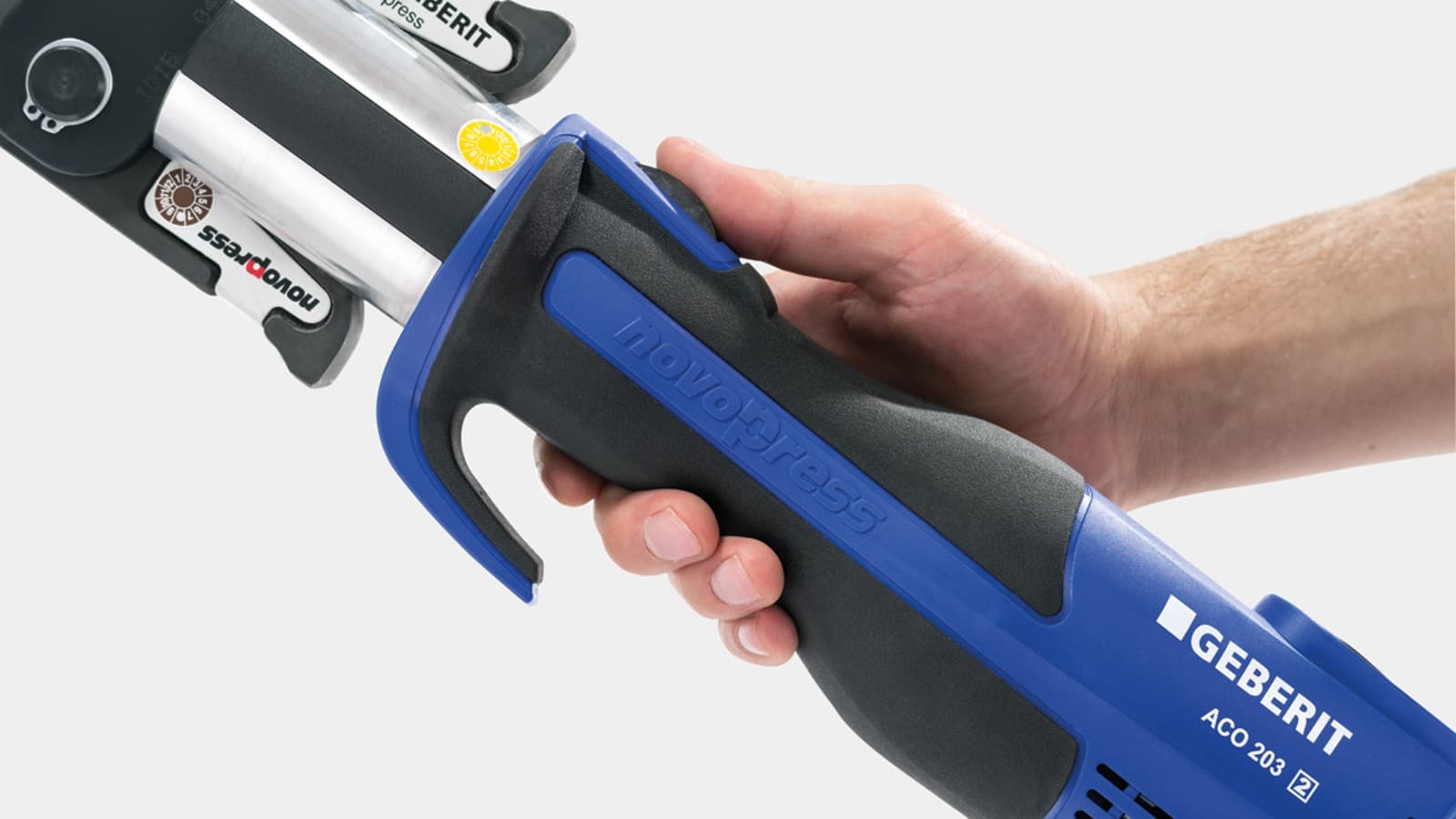

符合人体工学设计的小巧手柄防滑效果出众，操作卡压工具从未如此轻松

  • 小巧轻便，性能出众
  • 受限施工环境下同样适用
  • 修长的防滑手柄为实现可靠操作而生
  • 电动液压驱动
  • 配备集成式LED，面对黑暗角落亦能一目了然（吉博力卡压工具ACO 203plus / ECO 203）
  • 配备无刷电机，轻松维护的惬意之选（吉博力卡压工具ACO 203plus）

吉博力卡压工具概述

卡压工具   吉博力Mepla吉博力Mapress
吉博力Mepla手动卡压钳-H<1.7 kg16-26 没有卡压钳夹亦可使用
ACO 103plus[1]A1.7 kg16-4012-35配备了蓝牙接口，可用于NovoCheck应用程序
ACO 203plus[2]A2.8 kg16-7512-66.7LED卡压点照明
配备了蓝牙接口，可用于NovoCheck应用程序
ACO 203 XLplus[2XL]A3.8 kg16-7512-108LED卡压点照明
配备了蓝牙接口，可用于NovoCheck应用程序
ECO 203[2]N3.2 kg16-7512-66.7LED卡压点照明
MFP 2[2]H4.5 kg16-7512-54
ECO 301[3]N5.0 kg 12-108
HCPS*[3]N14.2 kg 76.1-108对于符合VDS标准的系统108，无需初步卡压

图例：
H = 手持设备；A = 带有蓄电池；N = 带有电源电缆
x kg：手持设备的重量，包括蓄电池，不含卡压工具
* HCPS 配备专属卡压钳夹，不可搭配其他设备使用

吉博力卡压钳夹

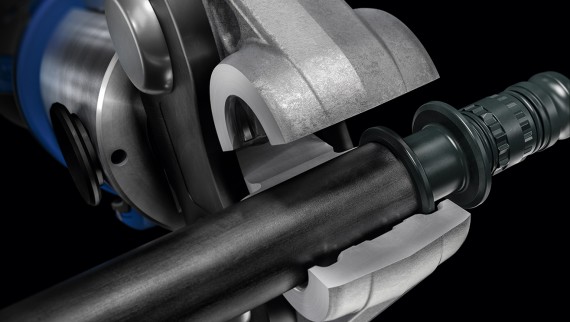

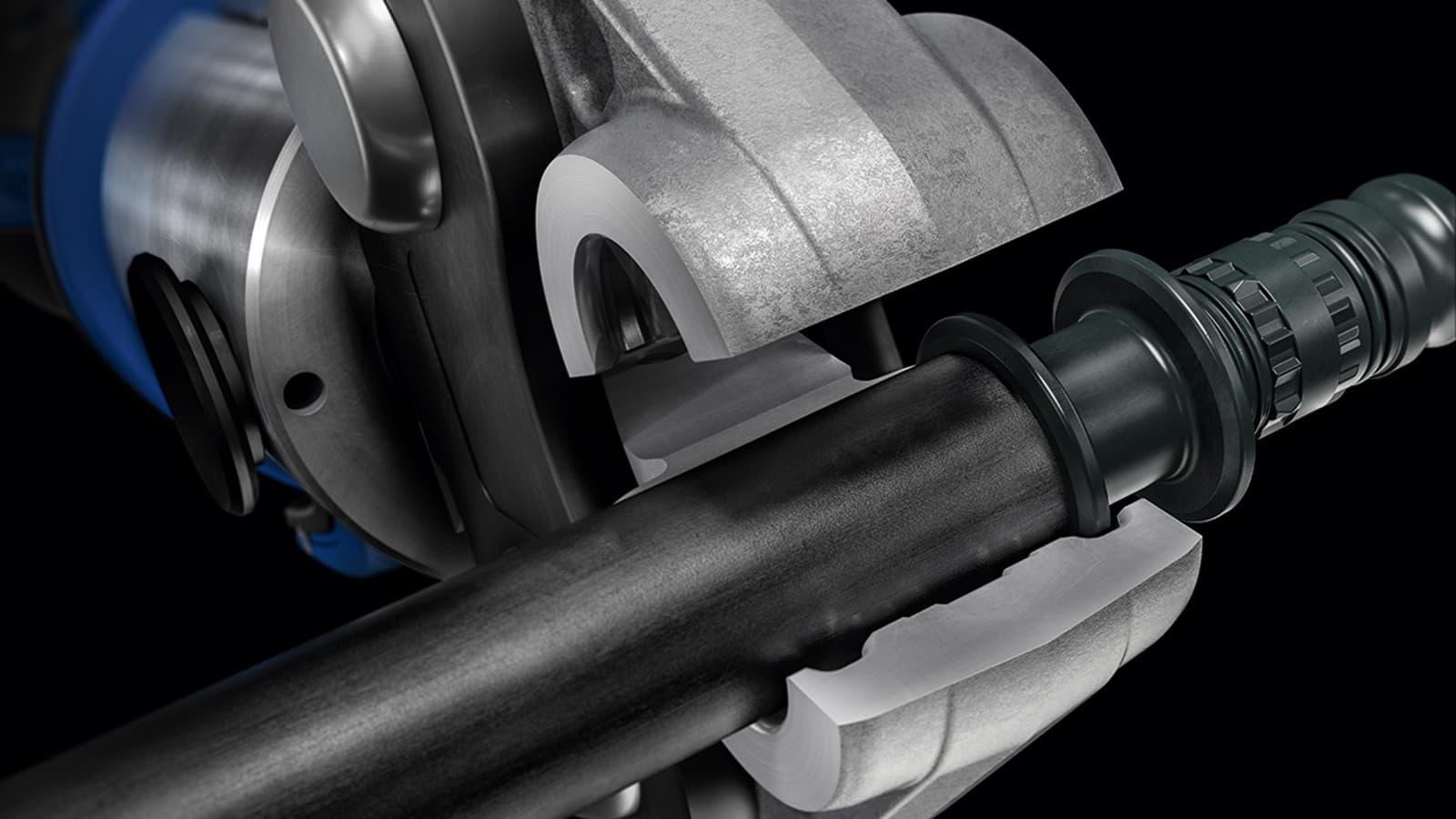

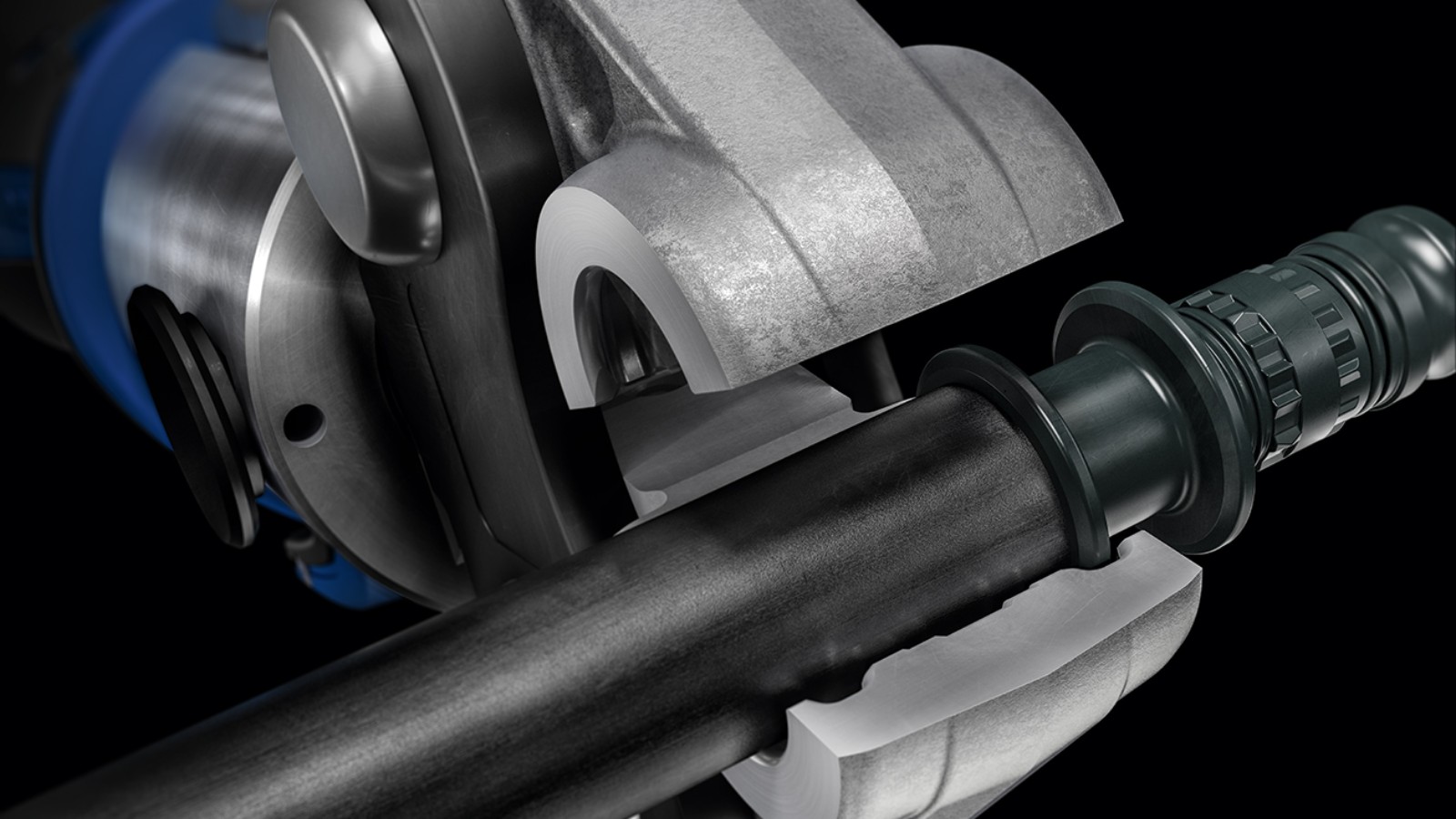

挤压钳夹与Mepla管道

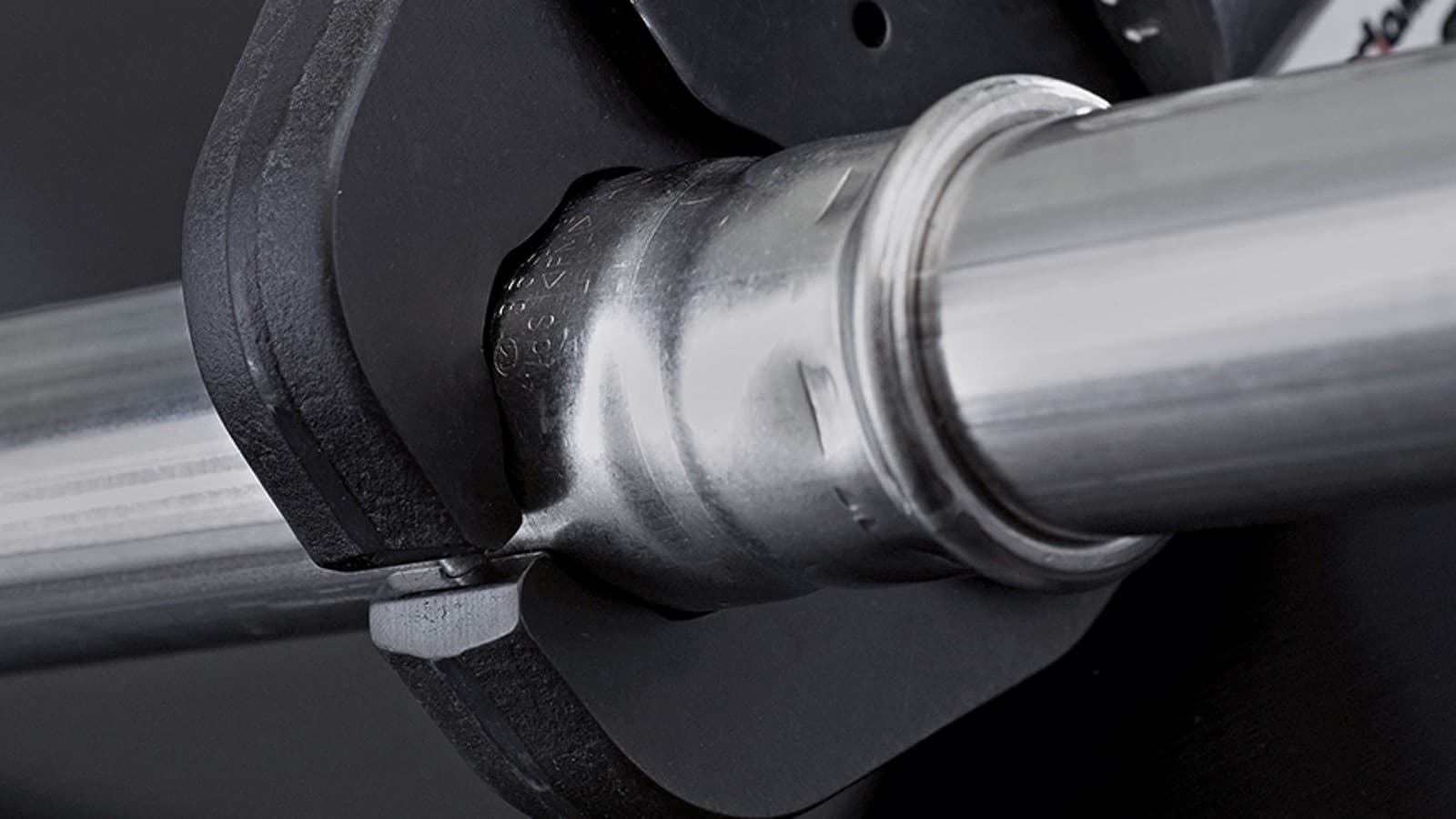

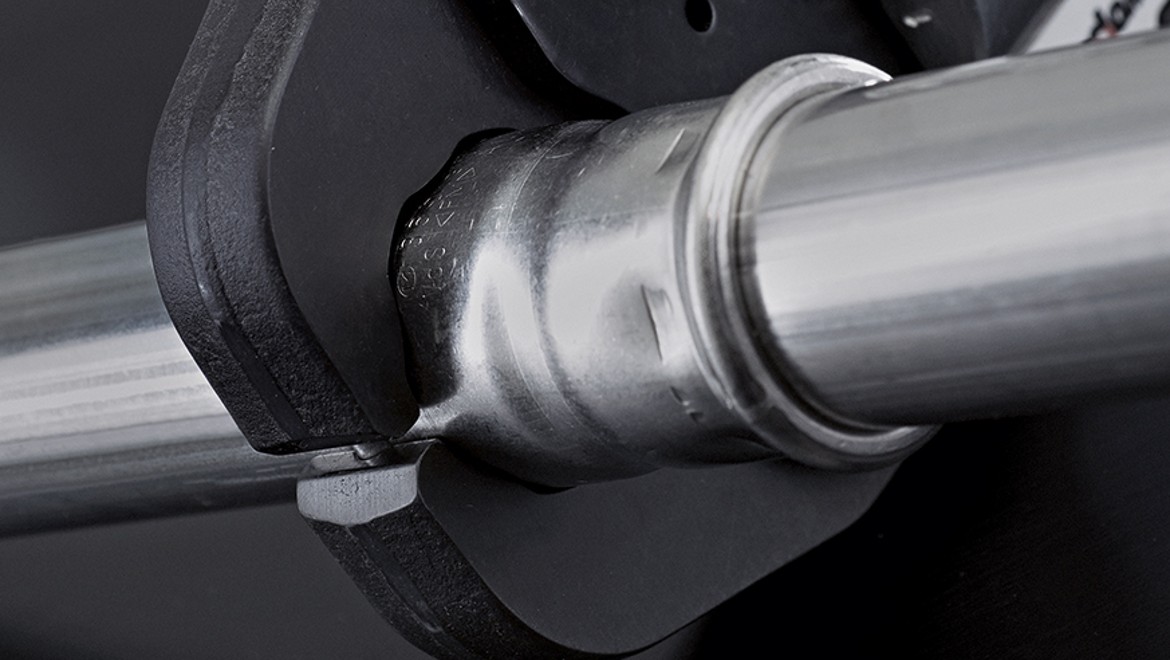

挤压钳夹与Mapress管道
新一代吉博力挤压钳夹：

  • 在整个使用寿命期间均无需维护
  • 可使用吉博力PowerTest进行测试
  • 适用于吉博力Mepla和吉博力Mapress [1]和[2]

吉博力挤压钳夹：

  • 品质出众
  • 坚实耐用
  • 可用于最大尺寸为35 mm的金属管，以及最大尺寸为50 mm的多层管
  • 针对兼容性分类[1]、[2]和[3]
  • 适用于吉博力Mepla [1]和吉博力Mapress [1]、[2]和[3]
  • 吉博力卡压头适用于较大的尺寸的管道

吉博力卡压头

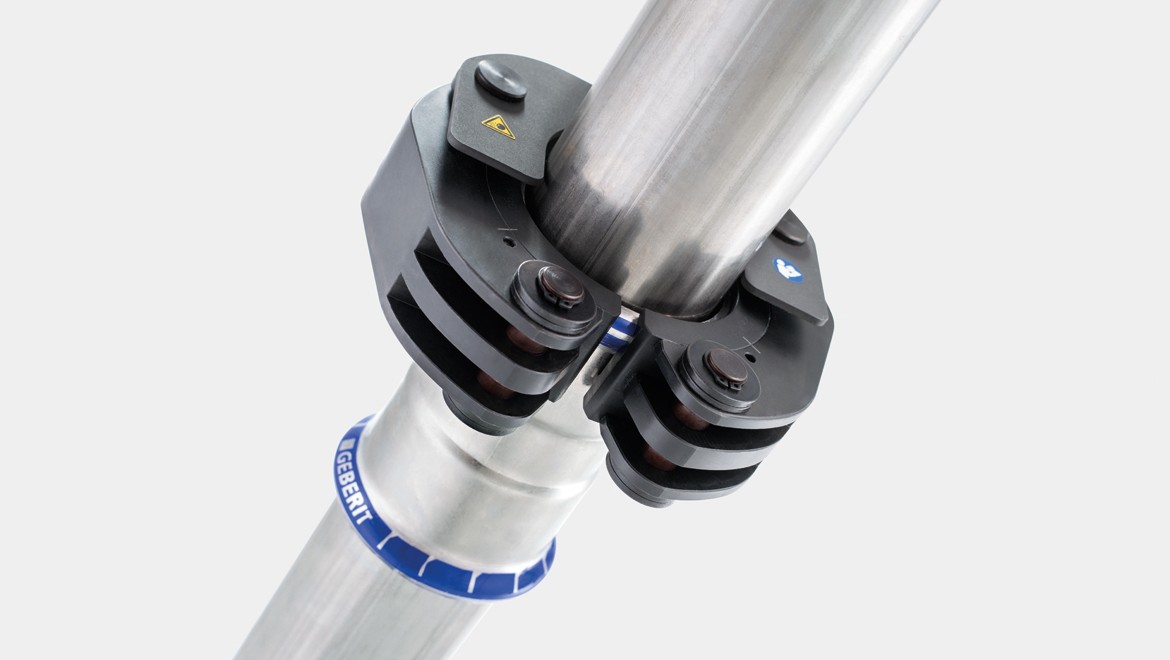

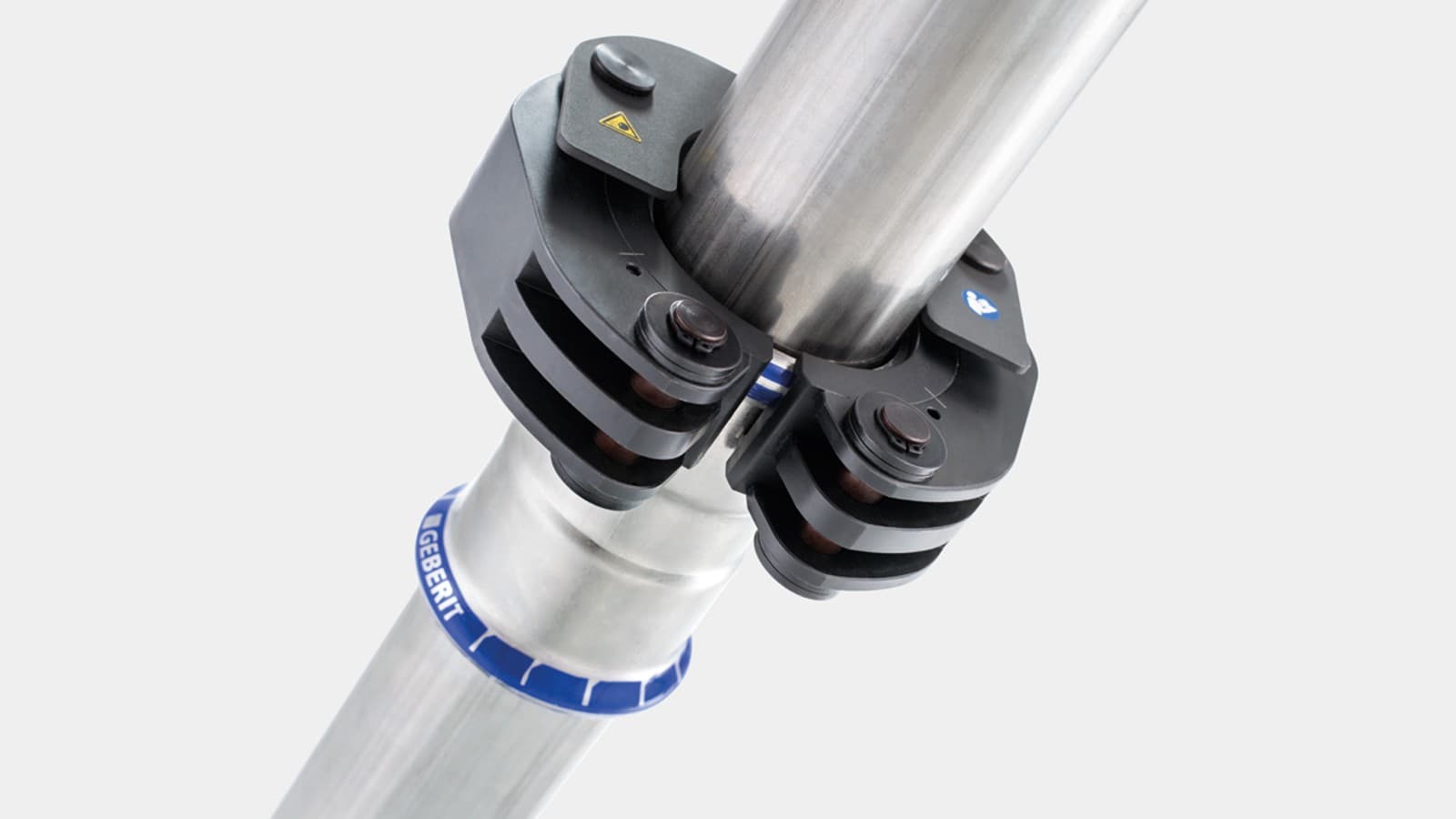

卡扣机构可将吉博力卡压头固定在吉博力Mapress接头上

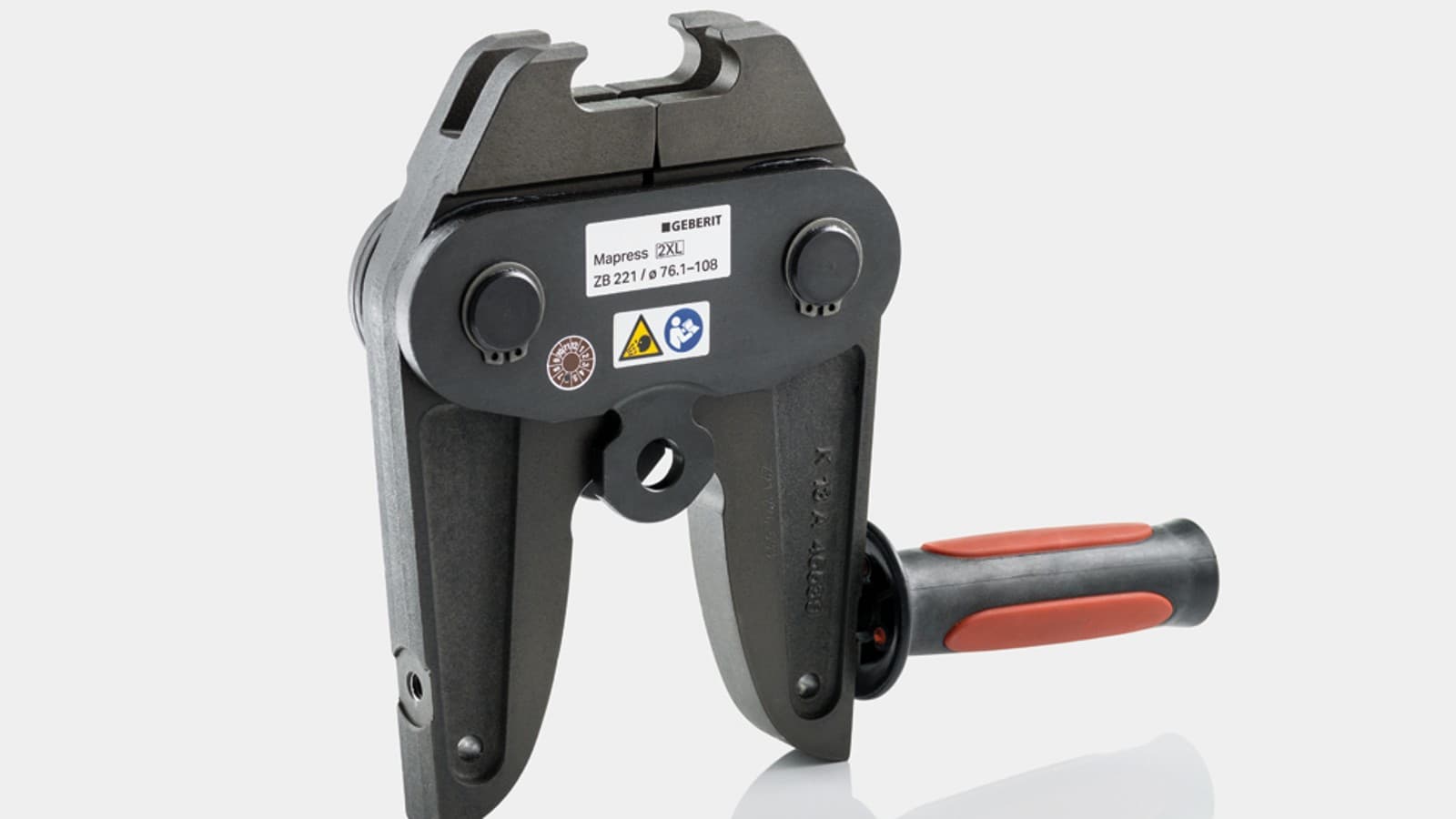

吉博力Mapress挤压口适配器ZB 221用于挤压42毫米以上的管道

  • 适用于吉博力Mepla和吉博力Mapress
  • 小巧轻便，坚实耐用
  • 集成式卡扣机构，操作轻松便捷，可将吉博力卡压头固定在接头上
  • 可用于最小尺寸为35 mm的金属管，以及最小尺寸为63 mm的多层管

吉博力挤压口适配器可与吉博力卡压头搭配使用
挤压口适配器尺寸系统
ZB203 [2]63，75
35，42，54，66.7		吉博力Mepla
吉博力Mapress
ZB221 [2XL]76.1，88.9，108 (1)吉博力Mapress
ZB222 [2XL]108 (2)吉博力Mapress
ZB303 [3]35，42，54吉博力Mapress
ZB323 [3]76.1，88.9，108 (1)吉博力Mapress
ZB324 [3]108 (2)吉博力Mapress

图例：[n] 兼容性；(1) 初步卡压；(2) 最终卡压

其他工具

除了吉博力卡压工具外，吉博力还提供多种品质出众的管网工具：

  • 吉博力切管割机
  • 吉博力去毛刺器
  • 吉博力剥离工具
  • 吉博力压力测试插头
  • 吉博力弯曲工具

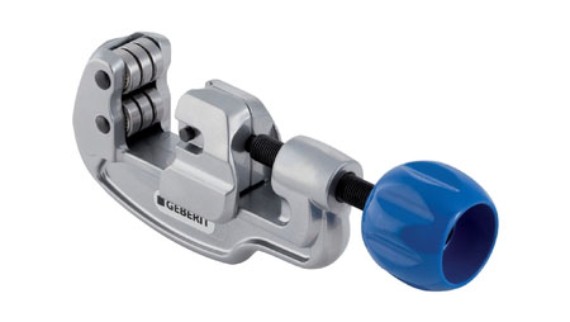

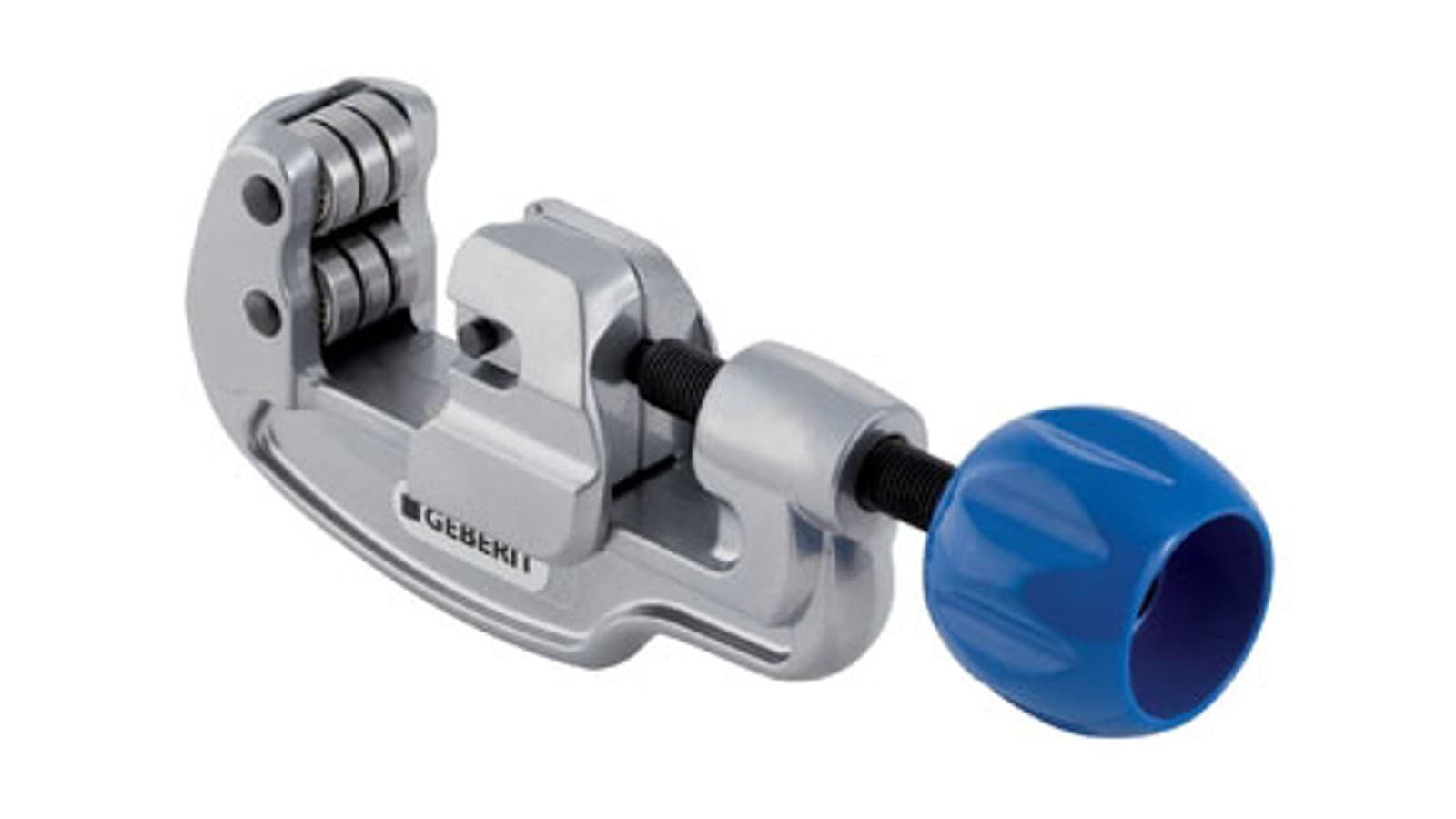

吉博力Mapress切管机R
在产品目录中查找工具

单个管道系统的工具概述 卡压工具兼容性——实现最大的安全性和可靠性

兼容性 [1]、[2]、[2XL]和[4]表示哪些卡压工具可以安全可靠地与哪些压爪或压环一起使用。这意味着工具附件仅适用于同一兼容级别的设备。

界面上的明确标识确保了工具的正确使用和配件的可靠卡压，符合安装指导规范。

它还明确了哪些管径可以用哪些兼容性等级进行加工。这确保了所有组件正确匹配，以打造永久防漏的连接。

吉博力FlowFit工具概述

吉博力FlowFit卡压工具

吉博力FlowFit是一个供水系统，无需不断更换工具即可轻松安装。

您只需两个卡压钳即可安装所有直径的管道。

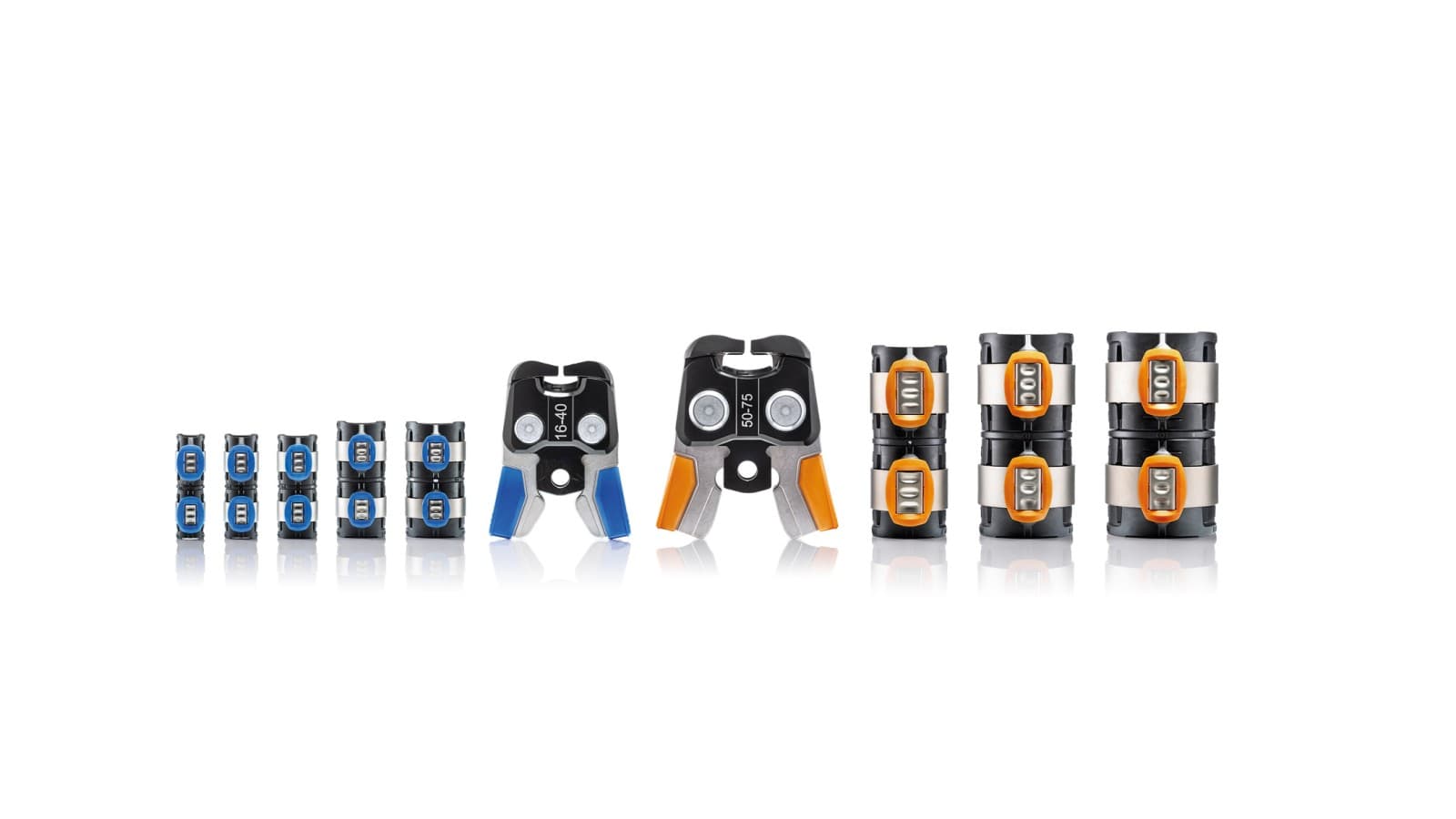

只需两个压爪即可卡压吉博力FlowFit的所有八个尺寸
兼容性概述

 d16d20d25d32d40d50d63d75
吉博力FlowFit手动压钳
兼容性 [1]
吉博力ACO 103plus		   吉博力FlowFit压钳[1]
蓝色手柄
兼容性 [2]
吉博力ACO 203plus
吉博力ECO 203
吉博力EFP 203
吉博力ACO 203XLplus		   吉博力FlowFit压钳[2]
蓝色手柄
兼容性 [2]
吉博力 ACO 203plus
吉博力 ECO 203
吉博力 EFP 203
吉博力 ACO 203XLplus		     吉博力FlowFit压钳[2]
带有对比鲜明的橙色手柄

吉博力Mepla工具概述

吉博力Mepla卡压工具

吉博力Mepla是市面上首个多层管道系统，并证明了其价值。

兼容性概述

 d16d20d26d32d40d50d63d75
吉博力Mepla 手动操作卡压钳
兼容性 [1]
吉博力 ACO 103plus		   吉博力 Mepla 卡压钳夹 [1]
兼容性 [2]
吉博力 MFP 2 手动操作卡压工具
吉博力 ACO 203plus
吉博力 ECO 203
吉博力 EFP 203
吉博力 ACO 203XLplus		  吉博力 Mepla 卡压钳夹 [2]
兼容性 [2]
吉博力 MFP 2 手动卡压工具
吉博力 ACO 203plus
吉博力 ECO 203
吉博力 EFP 203
吉博力 ACO 203XLplus		      吉博力 Mepla 卡压环 [2]
吉博力 ZB 203 或 ZB 203A 适配器钳口 [2]

吉博力Mapress工具概述

吉博力Mapress卡压工具

吉博力Mapress已经使几代水管工从复杂的连接技术转向简单安全的卡压配件。

兼容性概述

 d12d15d18d22d28d35d42d54d66.7d76.1d88.9d108
兼容性 [1]
吉博力 ACO 103plus		      吉博力Mapress卡压钳 [1]
兼容性 [2]
吉博力 MFP 2 手动卡压工具
吉博力 ACO 203plus
吉博力 ECO 203
吉博力 EFP 203
吉博力 ACO 203XLplus		      吉博力Mapress卡压钳 [2]
兼容性 [2]
吉博力 MFP 2 手动卡压工具
吉博力 ACO 203plus
吉博力 ECO 203
吉博力 EFP 203
吉博力 ACO 203XLplus		        吉博力 Mapress 卡压环 [2] [3]
吉博力 ZB 203 或 ZB 203A 适配器钳口 [2]
兼容性 [2XL]
吉博力ACO 203XLplus		         吉博力 Mapress 卡压环 [2XL] / [3]
吉博力 Mapress ZB 221 / ZB 222 适配器钳口 [2XL]

注: d108分两步按下。第二次卡压使用吉博力Mapress ZB222适配器钳口[XL]。
兼容性 [4]
吉博力紧凑型 CP700G

         吉博力卡压缸 [4] 带适配器钳口 [4]
兼容性 [2]
吉博力紧凑型 CP700G		   吉博力卡压缸 [2] 带吉博力卡压钳 [2]

发现所有产品
联系我们

关于给水系统工具的常见问题

我还可以为吉博力给水系统使用其他制造商的工具吗？

根据兼容清单，可以使用其他制造商的卡压工具。吉博力自己的双品牌工具和卡压附件仅适用于相应的吉博力系统，只能与这些系统一起使用。

根据吉博力兼容清单使用第三方设备

“免维护”压爪是什么意思？

“免维护”压爪意味着用户可借助吉博力PowerTest进行定期保养和功能测试。

我还可以使用旧版本的吉博力卡压工具吗？

是的，吉博力卡压附件与相应兼容性等级内的旧版本卡压工具兼容。

全新卡压工具和充电电池

全新吉博力卡压工具ACO 103plus、ACO 203plus和具有蓝牙功能的ACO 203XLPlus

与1.8 Ah蓄电池相比，配备全新5 Ah蓄电池的吉博力卡压工具ACO 203Plus和ACO 203Xl在卡压尺寸大到d108的管道时，可以多卡压3次。

2018年起，所有吉博力卡压系统均可在兼容性为[1]和[2]的供给管道系统中使用免维护挤压钳夹。
