吉博力Mapress铜镍管道 坚固耐用且无需焊接的经典之选
传袭经典
无需明火即可安全作业

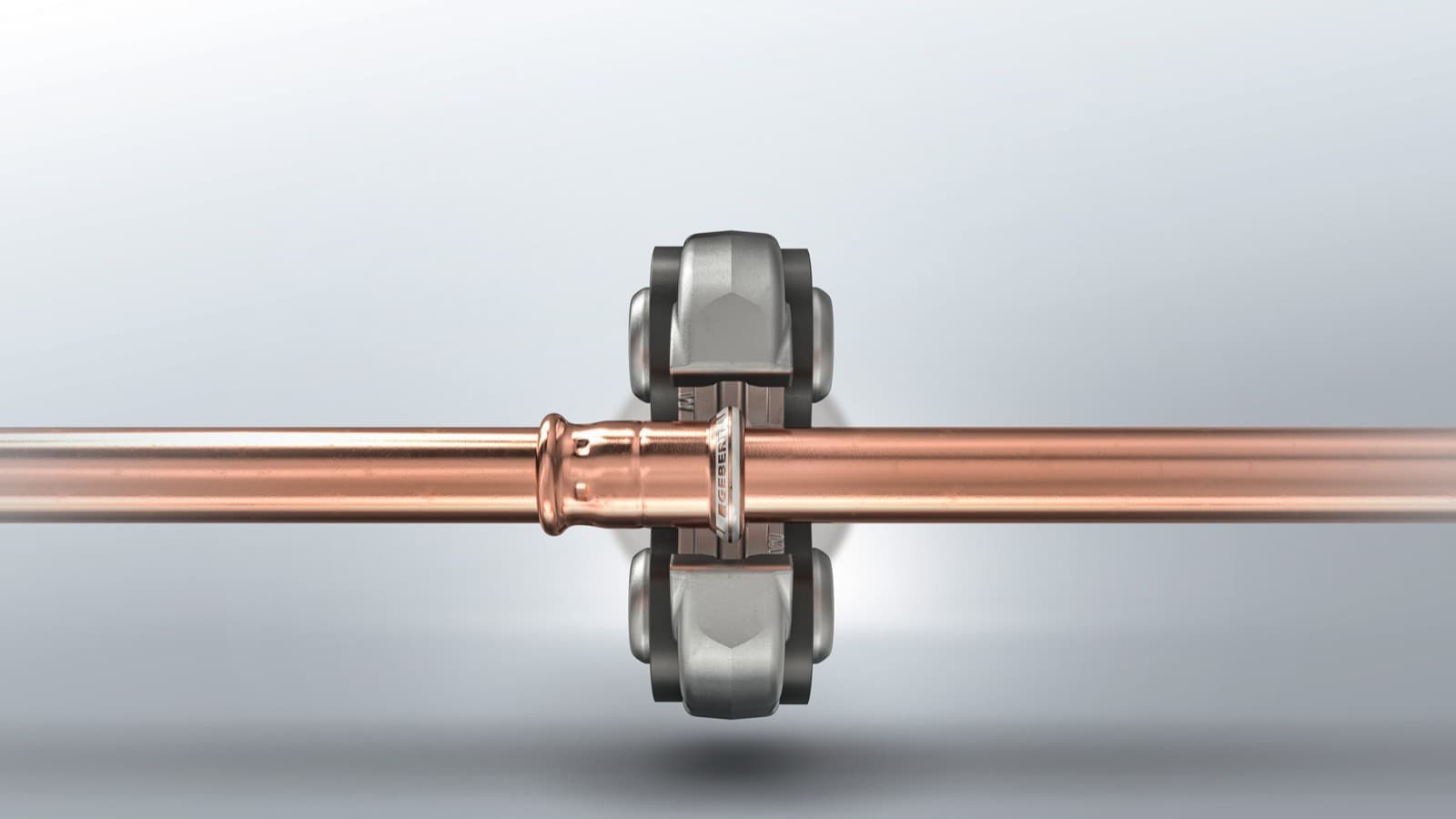

一直以来，铜质管件都是众多水暖工的信赖之选。吉博力Mapress铜镍管道非常便于卡压。无需任何焊接，即可快速可靠地安装好供给管路系统。
吉博力Mapress铜镍管道的应用
- 饮用水
- 供暖
- 工业排水
选择吉博力Mapress铜镍管道的诸多理由
类别
尺寸
接头
密封
尺寸
吉博力提供的唯一铜制产品便是接头。这些接头适用于以下标准铜管。吉博力建议使用符合DIN EN 1057标准的铜管。
| 公称直径(DN) | 尺寸d x s (mm) | 符合EN 1173标准的管道强度 | ||
|---|---|---|---|---|
| R220（已退火） | R250（半硬） | R290（硬） | ||
10 | 12.0 x 0.8 * | X | X | X |
| 12.0 x 1.0 | X | X | X | |
| 12 | 15.0 x 1.0 | X | X | X |
| 15 | 18.0 x 1.0 | X | X | X |
| 20 | 22.0 x 1.0 | X | X | X |
25 | 28.0 x 1.0 * | X | X | |
| 28.0 x 1.5 | X | X | ||
32 | 35.0 x 1.2 * | X | ||
| 35.0 x 1.5 | X | |||
40 | 42.0 x 1.2 * | X | ||
| 42.0 x 1.5 | X | |||
50 | 54.0 x 1.5 * | X | ||
| 54.0 x 2.0 | X | |||
| 65 | 76.1 x 2.0 | X | ||
| 80 | 88.9 x 2.0 | X | ||
| 100 | 108.0 x 2.0 | X | ||
* 目前正在进行批准测试
吉博力不提供铜管。以下为惯例交付形式：
- R220：盘管
- R250：长条
- R290：长条
接头

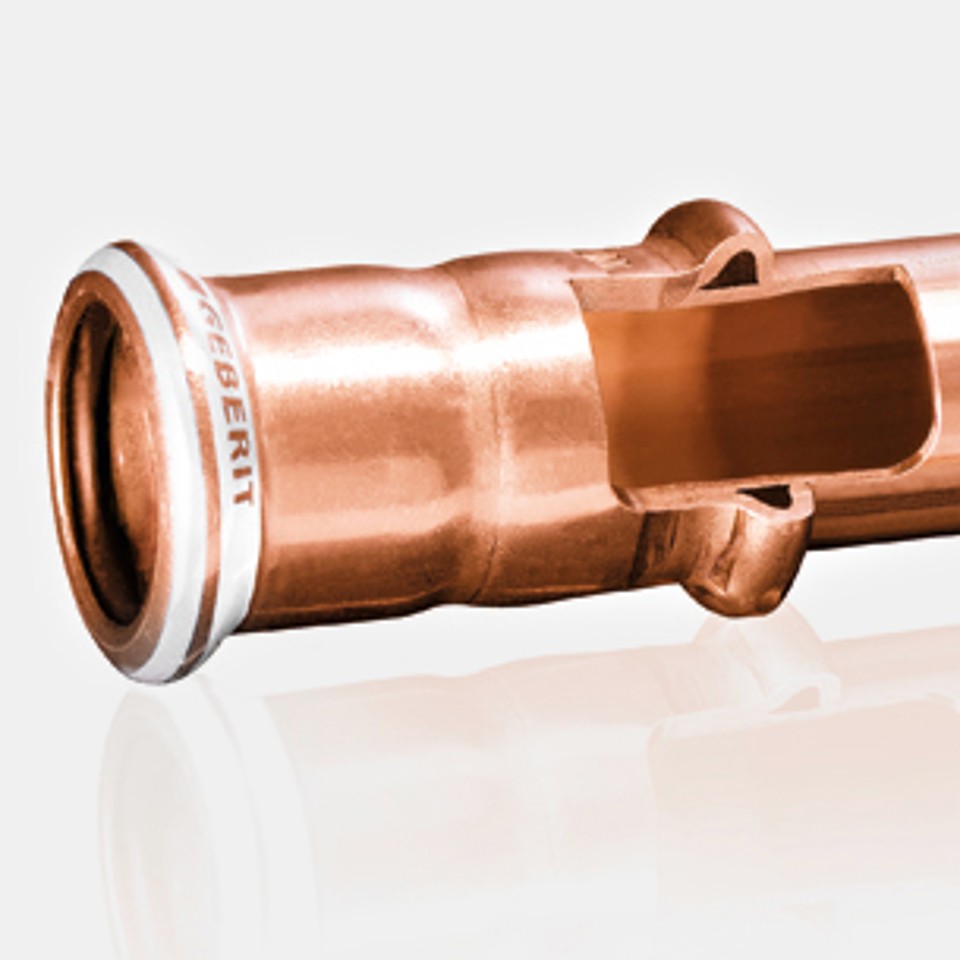

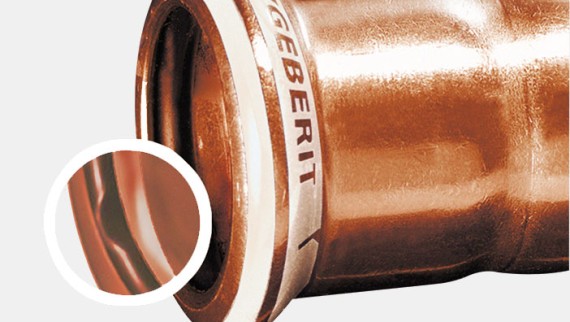

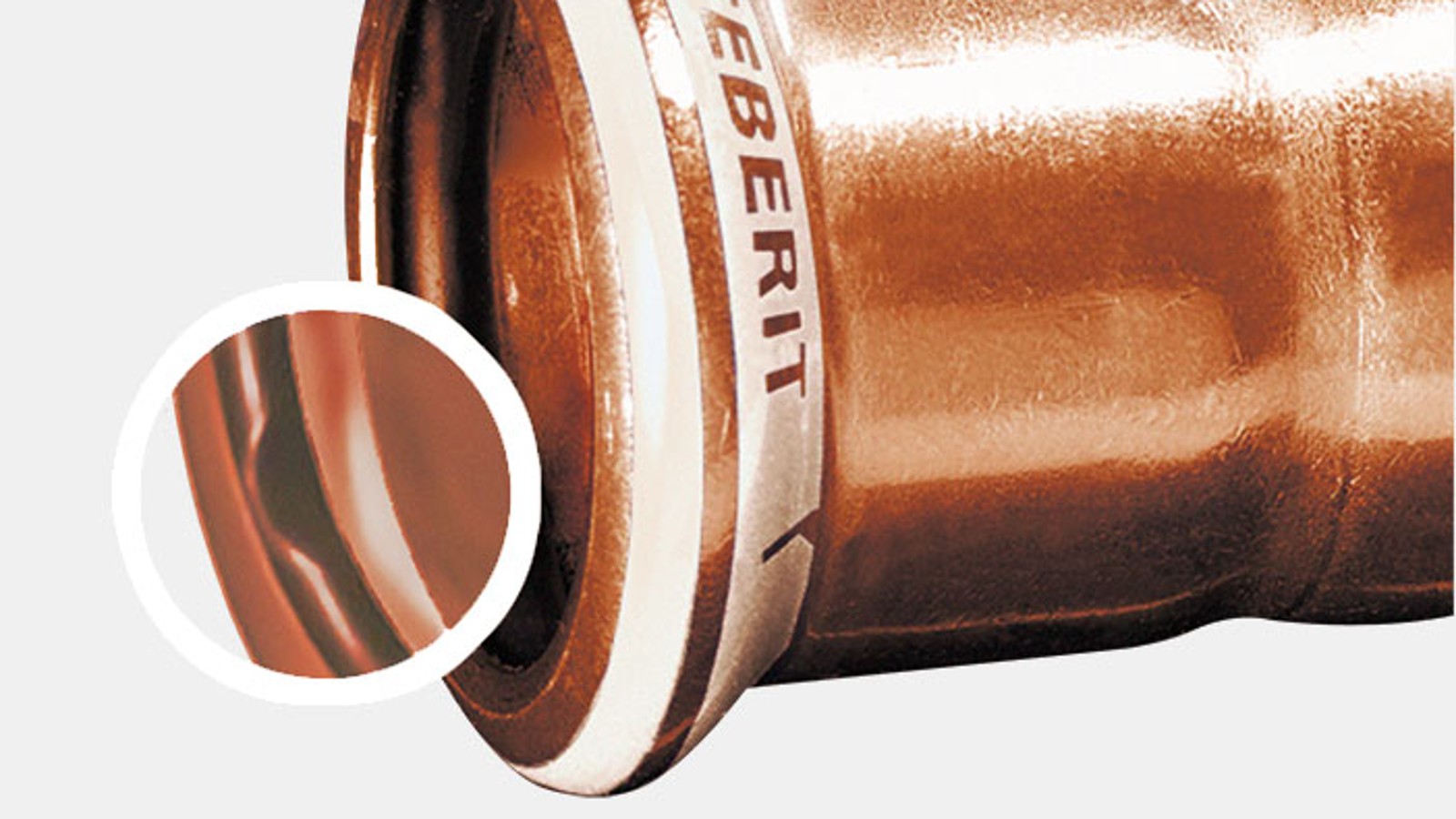

吉博力铜制接头
- Cu-DHP铜镍合金合金

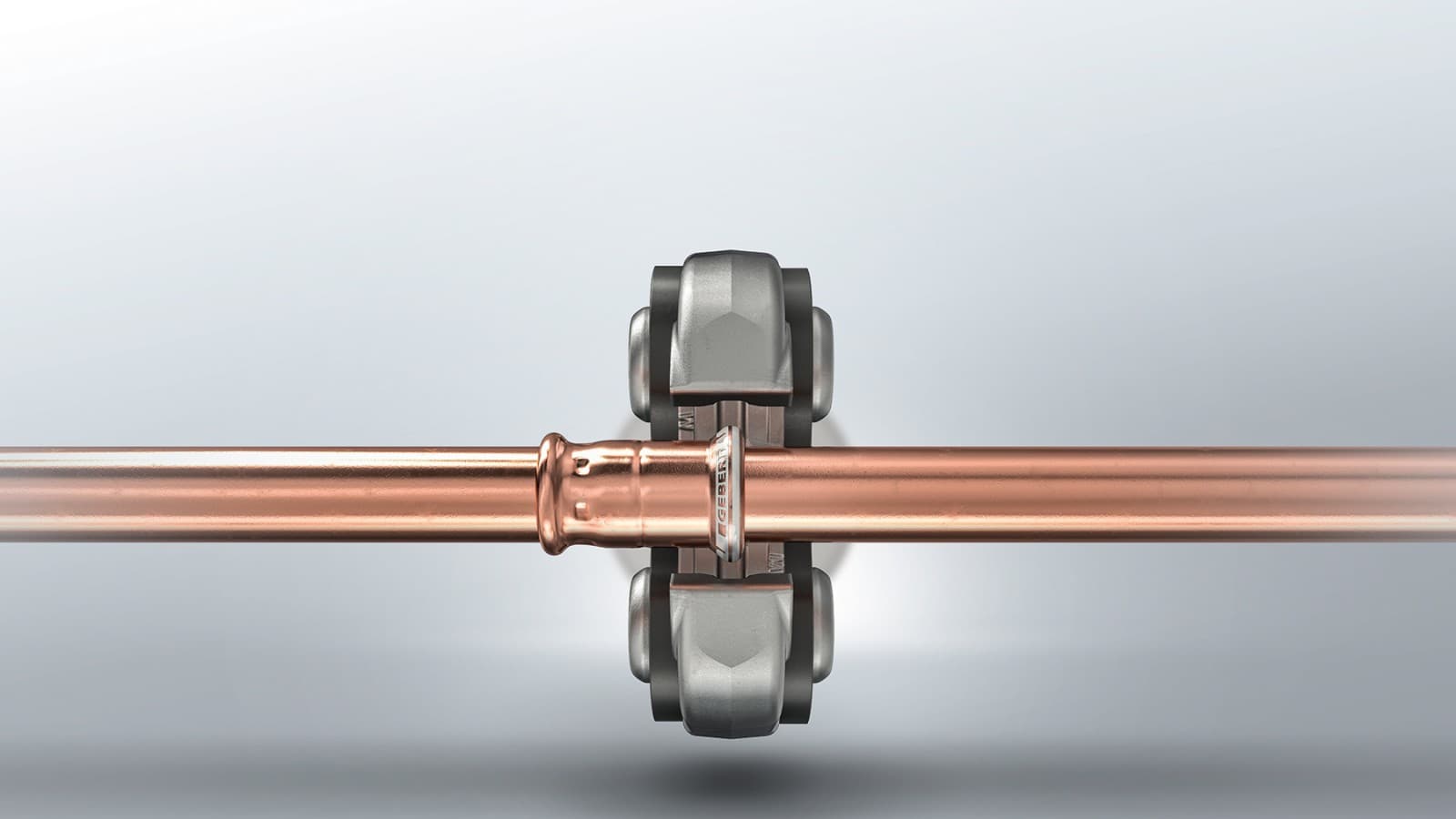

- 白色卡压指示环用于测试接头是否正确挤压
- 白色卡压指示环表示材料为铜
- 卡压指示环上印有尺寸
- 保护塞为接头防尘防污
- 可与吉博力的其他供给系统搭配使用
密封

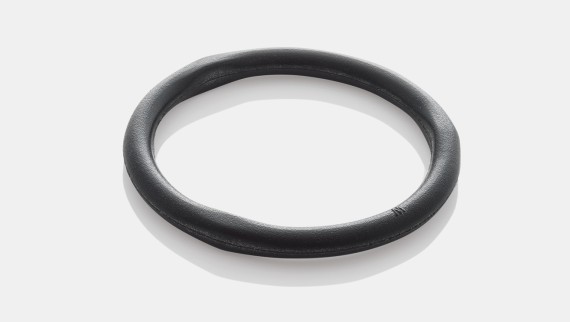

黑色密封环，氯丁橡胶
- 冷热饮用水
- 加热水
- 不含防冻剂的冷却水
- 含有防冻剂的冷却水
- 远程网络加热水≤ 120 °C
- 工业水
- 压缩空气（油纯度等级0–3）
- 负压
- 惰性气体
吉博力Mapress铜镍管道接头标配吉博力Mapress黑色氯丁橡胶密封环。
黑色密封环，三元乙丙橡胶
- 冷热饮用水
- 加热水
- 不含防冻剂的冷却水
- 远程网络加热水≤ 120 °C
- 工业水
- 压缩空气（油纯度等级0–3）
- 负压
- 惰性气体

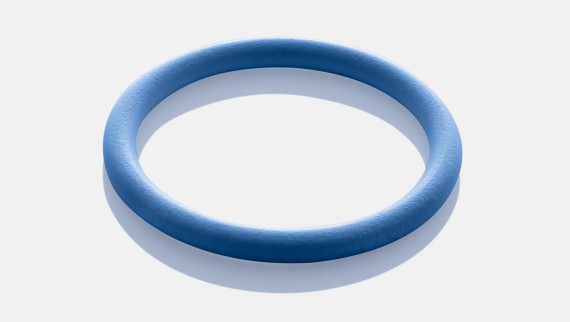

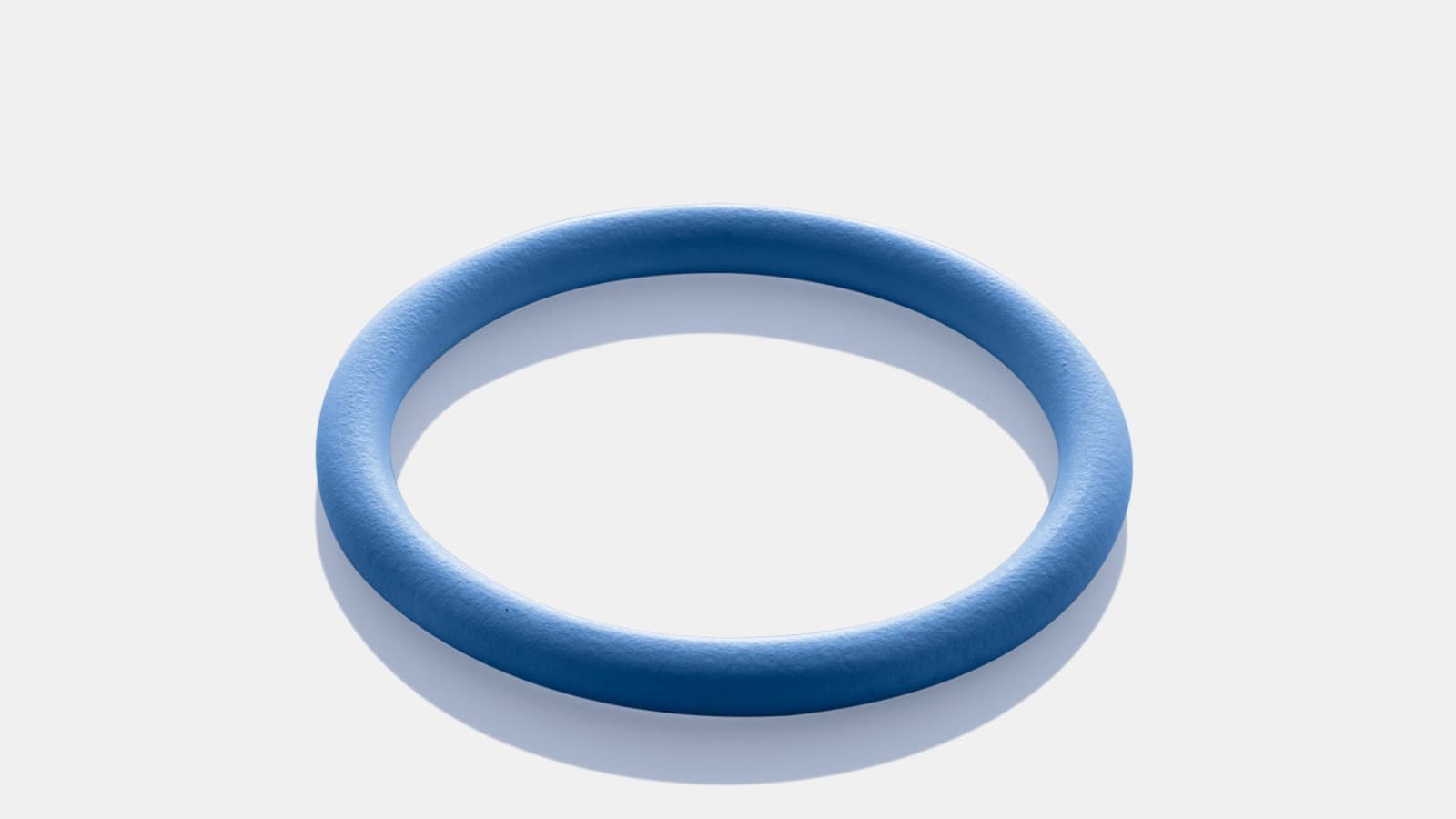

吉博力Mapress蓝色氟橡胶密封环
- 热介质（太阳能）
- 矿物油
- 燃料
- 压缩空气（油纯度等级0–X）
负压
操作温度：
-30 °C至+120 °C
-25 °C至+220 °C（短期）

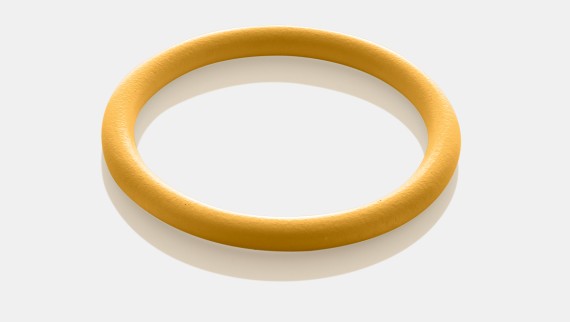

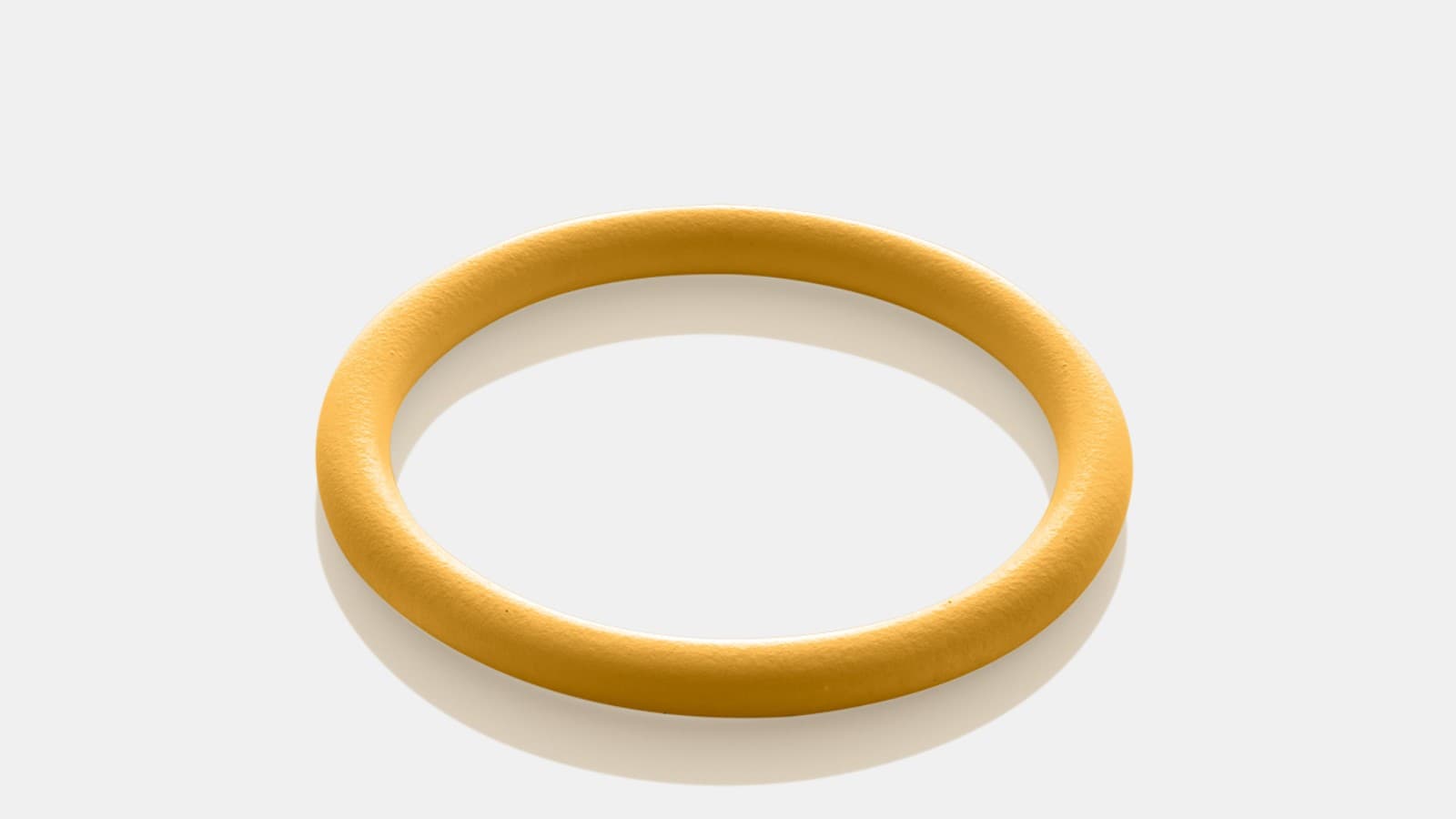

吉博力Mapress黄色氢化丁腈橡胶密封环
- 天然气
- 液化气体
先决条件：
使用符合DIN EN 1057标准的优质铜管。

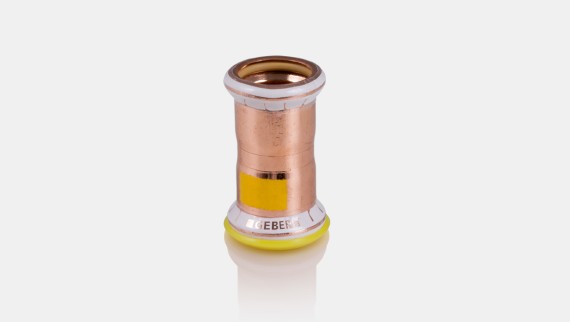

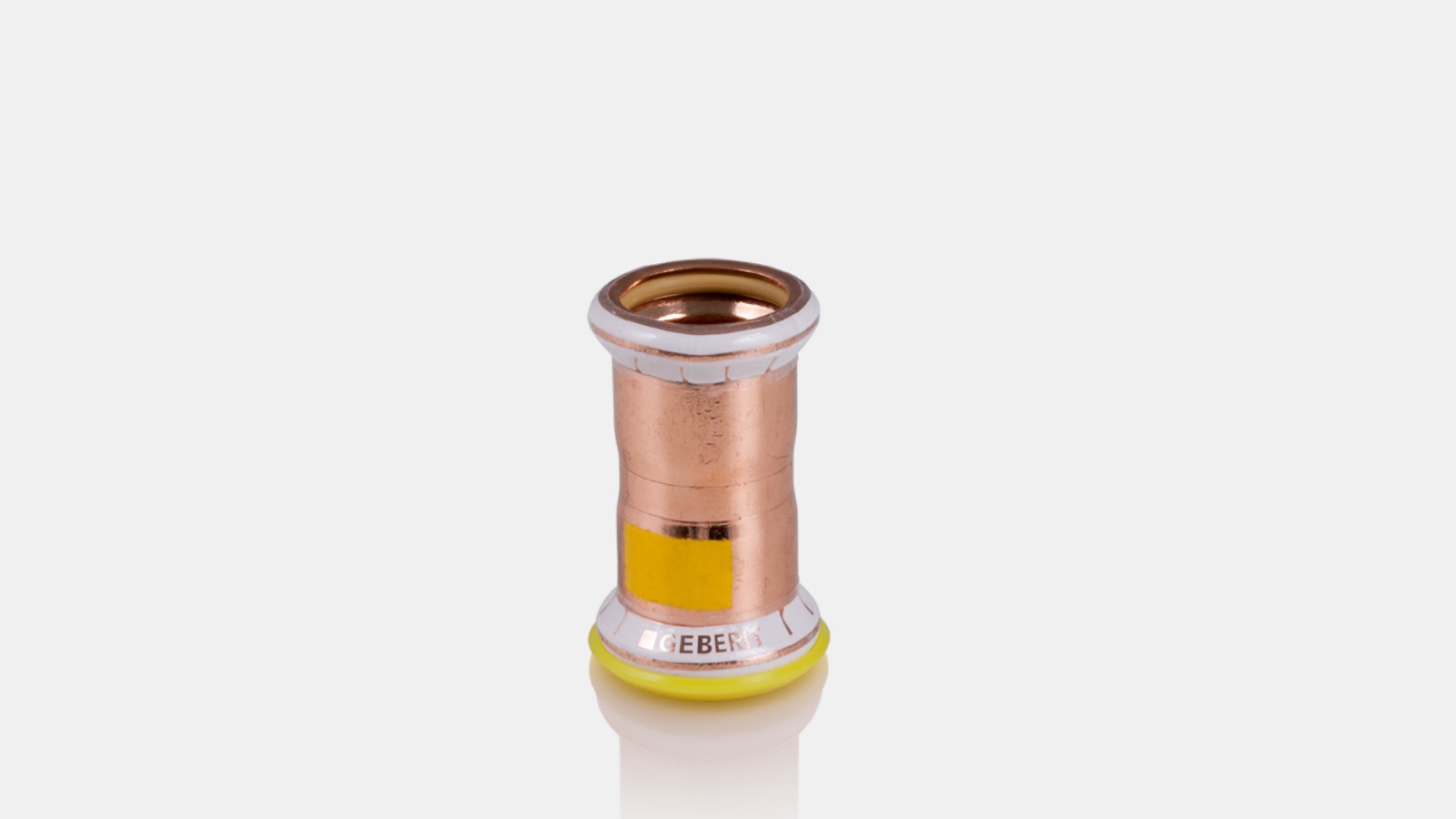

吉博力Mapress铜镍管道接头，采用氢化丁腈橡胶质地的黄色密封环，专为气体应用特别研发。它带有黄色标记和黄色保护塞。
