吉博力BIM插件 适用于Autodesk® Revit®
用于数字规划的智能数据和工具

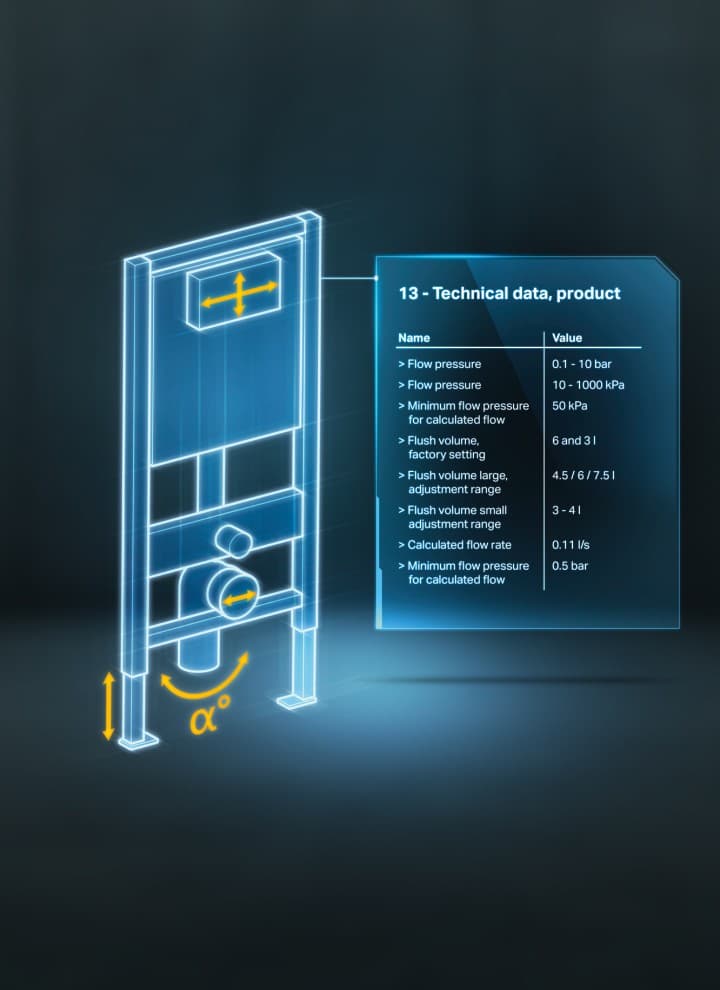

为了支持机械、电气与管道(MEP)设计和规划，吉博力除了提供传统的CAD数据和智能工具外，还为制造商提供特定的建筑信息模拟(BIM)内容。吉博力BIM内容由参数化的3D模型组成，其中包含特定于物品的元信息。这有助于在Autodesk® Revit®规划软件中从设计的早期阶段到设施管理都使用吉博力产品进行MEP设计和规划
全新吉博力BIM插件
新版吉博力BIM插件将所有吉博力BIM工具整合到一个中心应用程序中。除了全新设计的用户界面外，吉博力BIM插件还提供了许多大有帮助的新功能，从而显著简化规划流程。
新功能
- 目录：访问最新的BIM对象
- 安装系统：直接在Autodesk® Revit®中进行吉博力GIS预制墙体计算
- 吉博力Pluvia：直接在Autodesk® Revit®中进行计算
- 使用吉博力商品号搜索相关产品
- 直接链接到吉博力在线目录
- 辅助功能：
- 对管道进行编号以进行预制
- 长度分割命令，用于管道分割
- 为系统管道分配商品号
吉博力BIM插件一览

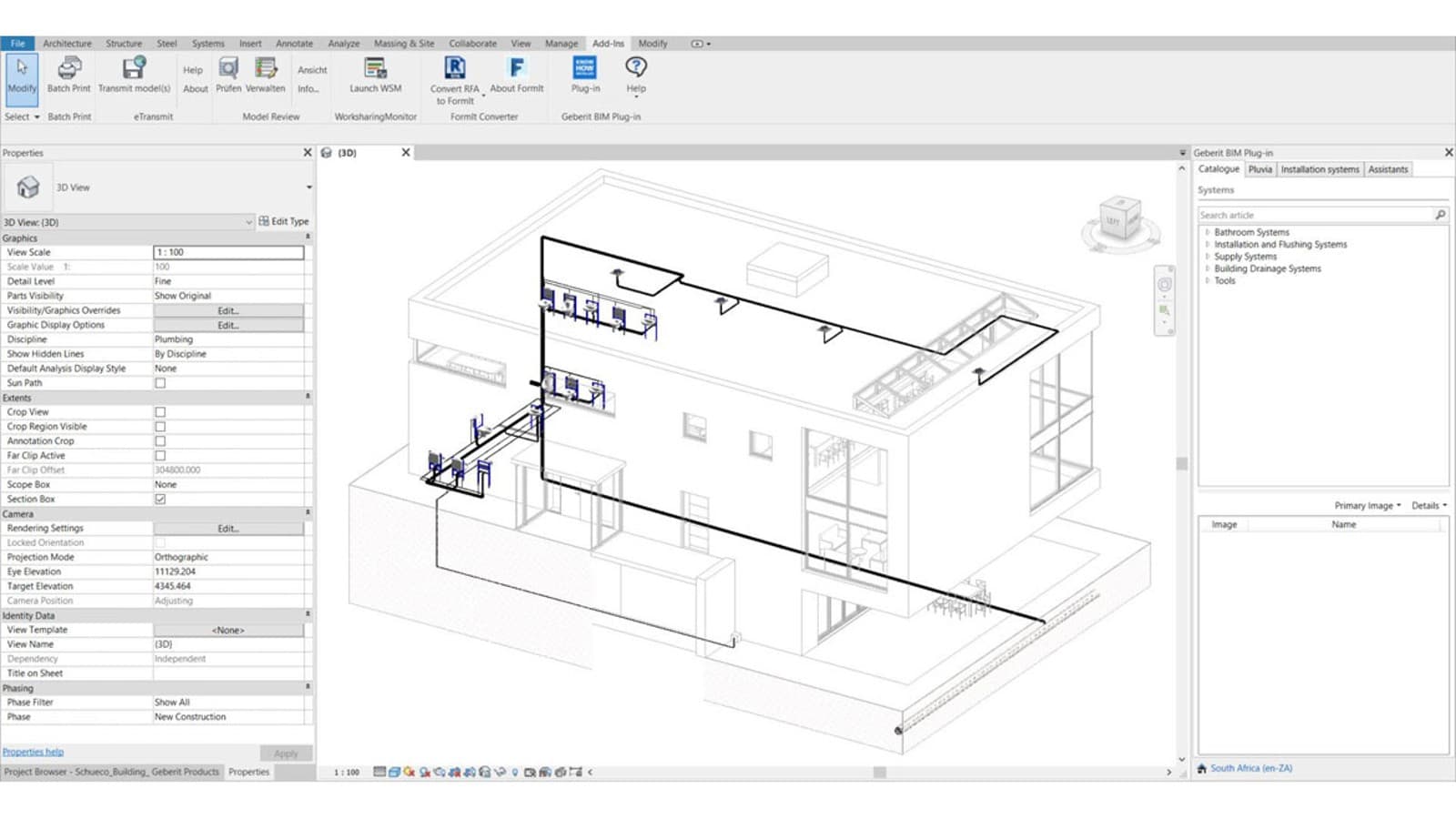

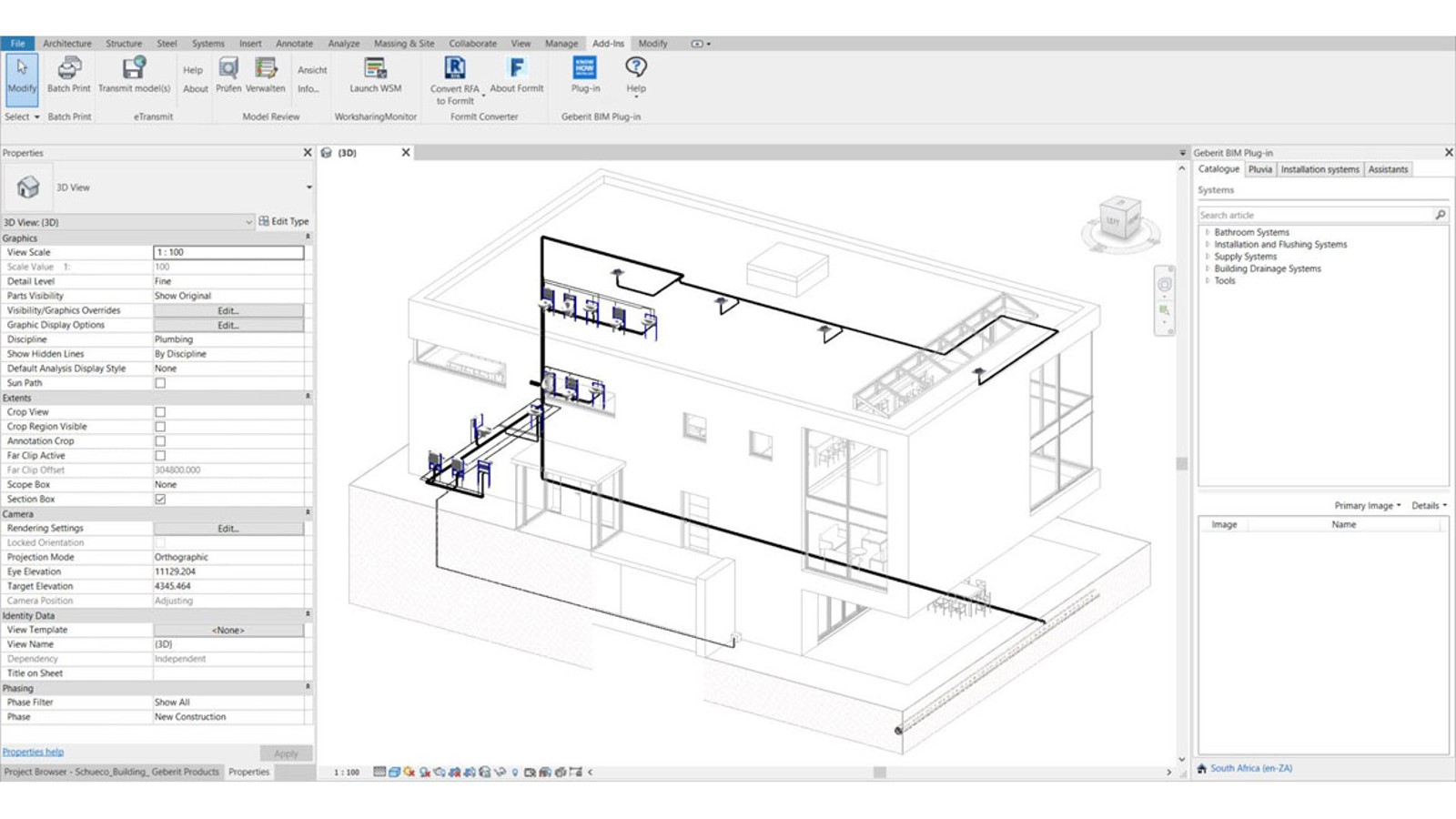

目录模块
您可通过目录模块直接访问所有吉博力产品（视特定国家/地区和语言而有所不同）的最新内容。
非凡优势一览：
- 随时随地均可访问最新的吉博力产品BIM对象。
新功能：现在也可用于吉博力GIS和吉博力Kombifix安装元件，以及吉博力陶瓷座便器和卫浴家具。 - 新功能：直接键入吉博力商品号，即可更快捷地查找产品。
- 新功能：直接链接到吉博力在线目录，获取有关该产品的更多详情。
- 产品级别的Autodesk® Revit®系列
- 参数化模型为小型文件，使用起来更便捷高效。在大型项目中，由于过大的文件可能对软件和计算机性能造成不利影响，因此小型文件才是理想之选。
- 吉博力BIM对象以25种语言提供，无需再翻译标准英文文本，适合不同的国家/地区。可一键切换到通用型设定，这在处理公共项目投标时非常重要！
- 适用于2019年、2020年和2021年版本的Autodesk® Revit®。

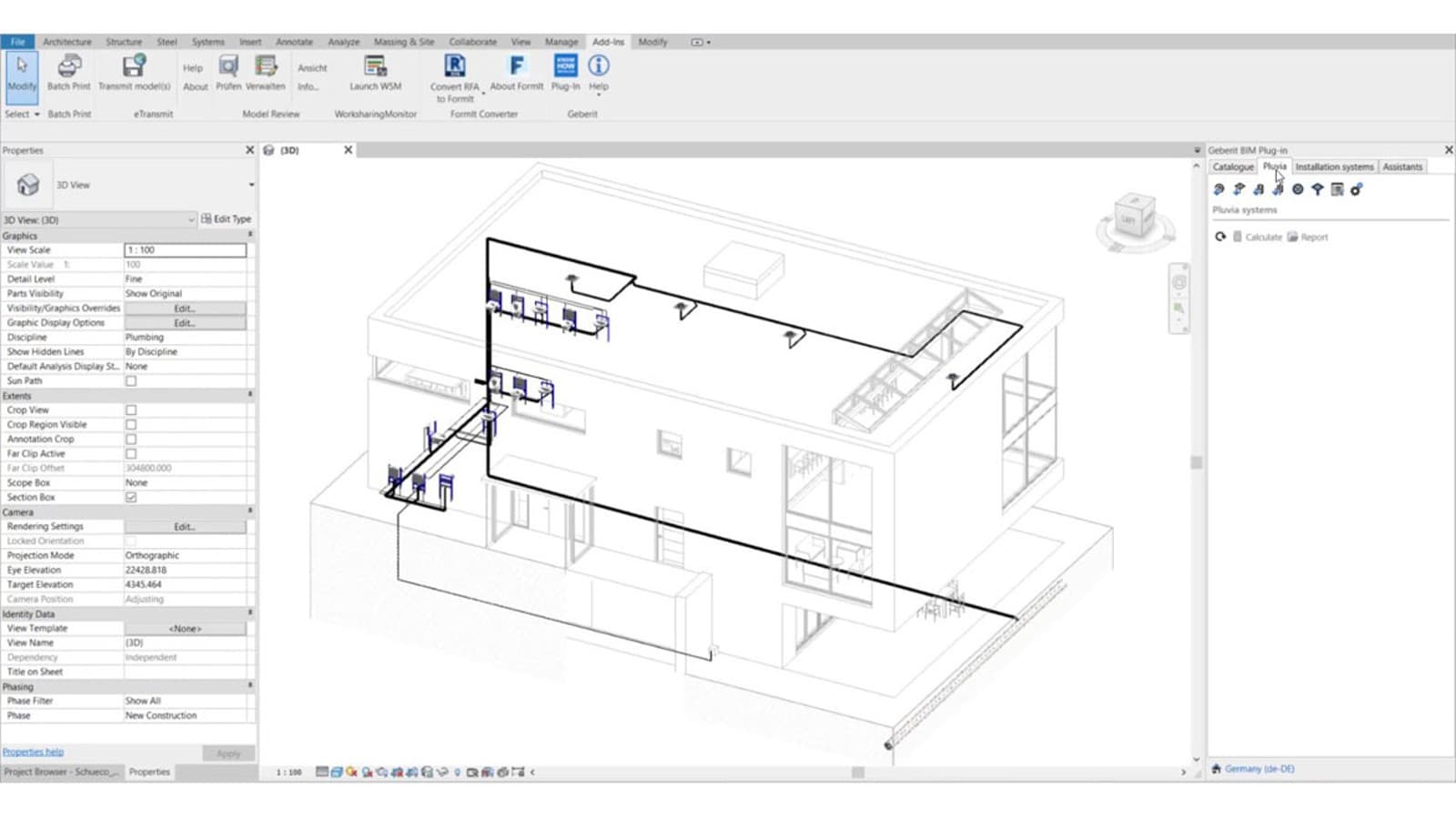

Pluvia模块
吉博力Pluvia屋面排水系统的排水工程学计算也可以直接在Autodesk® Revit®中进行。
功能范围：*
- 适用于2019年、2020年和2021年版本的Autodesk® Revit®的插件，带用户友好型工具栏
- 直接在Autodesk® Revit®中进行排水工程学计算
- 自动标准已规划好的吉博力Pluvia屋面排水系统的尺寸
- 获得排水工程学认证，包括提供可供下载的PDF或Excel备件清单
- 满足最新法规和标准的吉博力全新产品
- 根据国家/地区特定标准或吉博力法规进行计算
- 自动输出材料、排水工程学和报价清单
*使用吉博力Pluvia插件需要有效的Geberit ProPlanner许可。许可文件可从Geberit ProPlanner软件导出：请按照菜单项中的“帮助”–>“许可管理”–>“许可数据”依次操作。
如果您尚未获得Geberit ProPlanner许可，请联系您的吉博力代表或点击网站上的“ProPlanner许可”复选框。

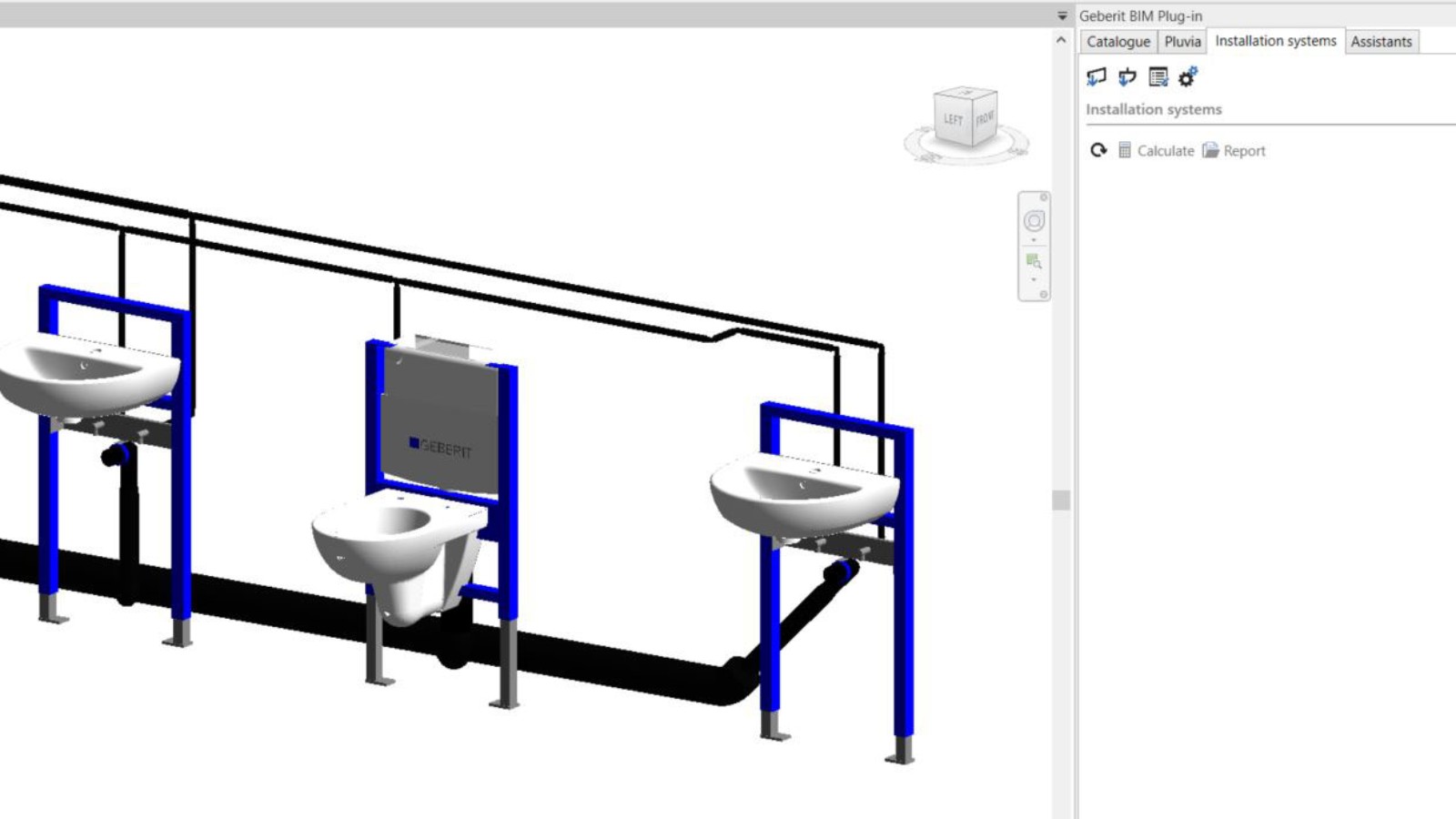

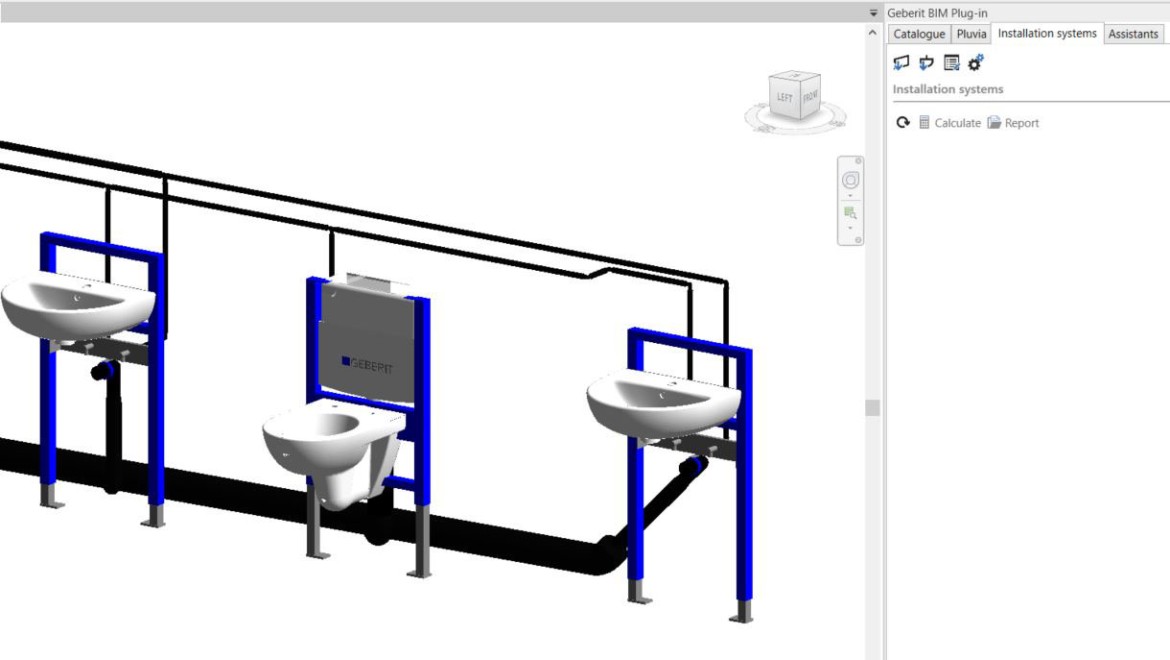

安装系统模块

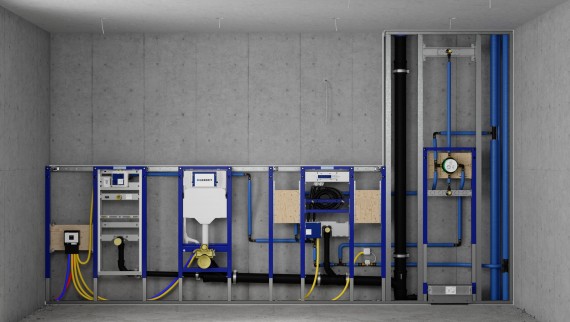

安装墙体可以使用吉博力GIS或吉博力Duofix元件和材料进行计算。现有的轻质墙体可能需要更换。材料规格可以通过导出的PDF或Excel清单获取。
简单高效的安装系统规划：
- 轻松规划吉博力GIS和Duofix安装系统
- 将功能导出到Geberit ProPlanner的“详细规划3D”模块
- 根据吉博力现行指令和规范性法规进行计算
- 自动输出产品材料、备件、报价和裁剪清单，以及平面图、前视图和安装图纸
辅助功能模块
借助应有尽有的辅助功能，大大简化数字规划和预制工作：
- 对管道进行编号以进行预制
- 长度分割命令，用于管道分割
- 为系统管道分配商品号

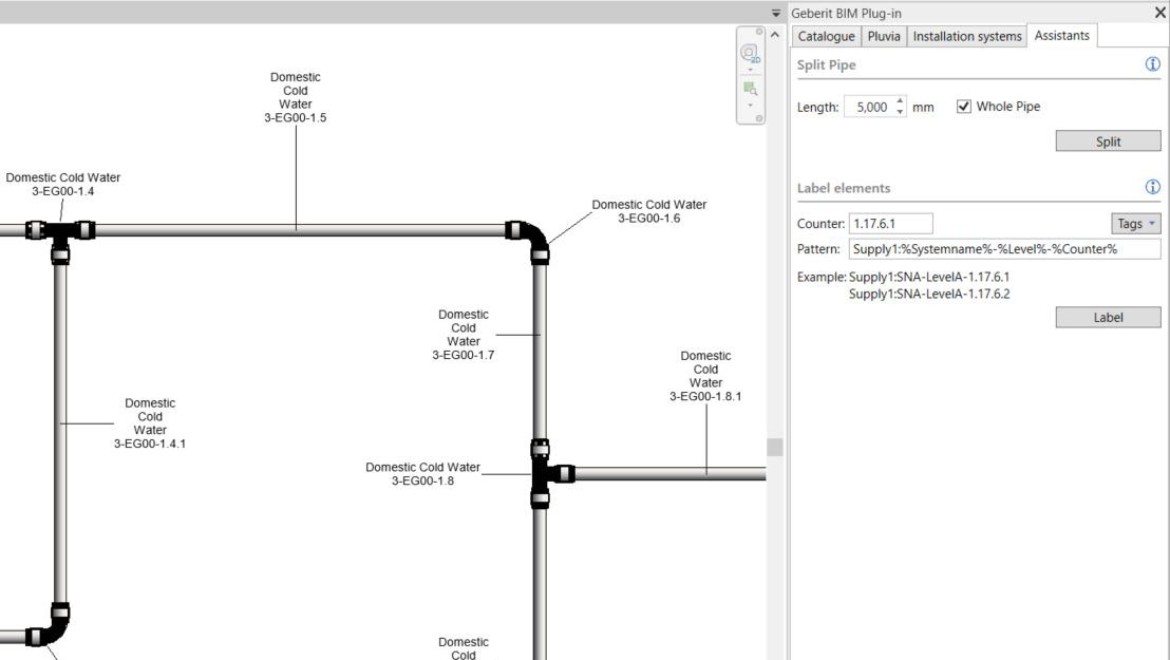

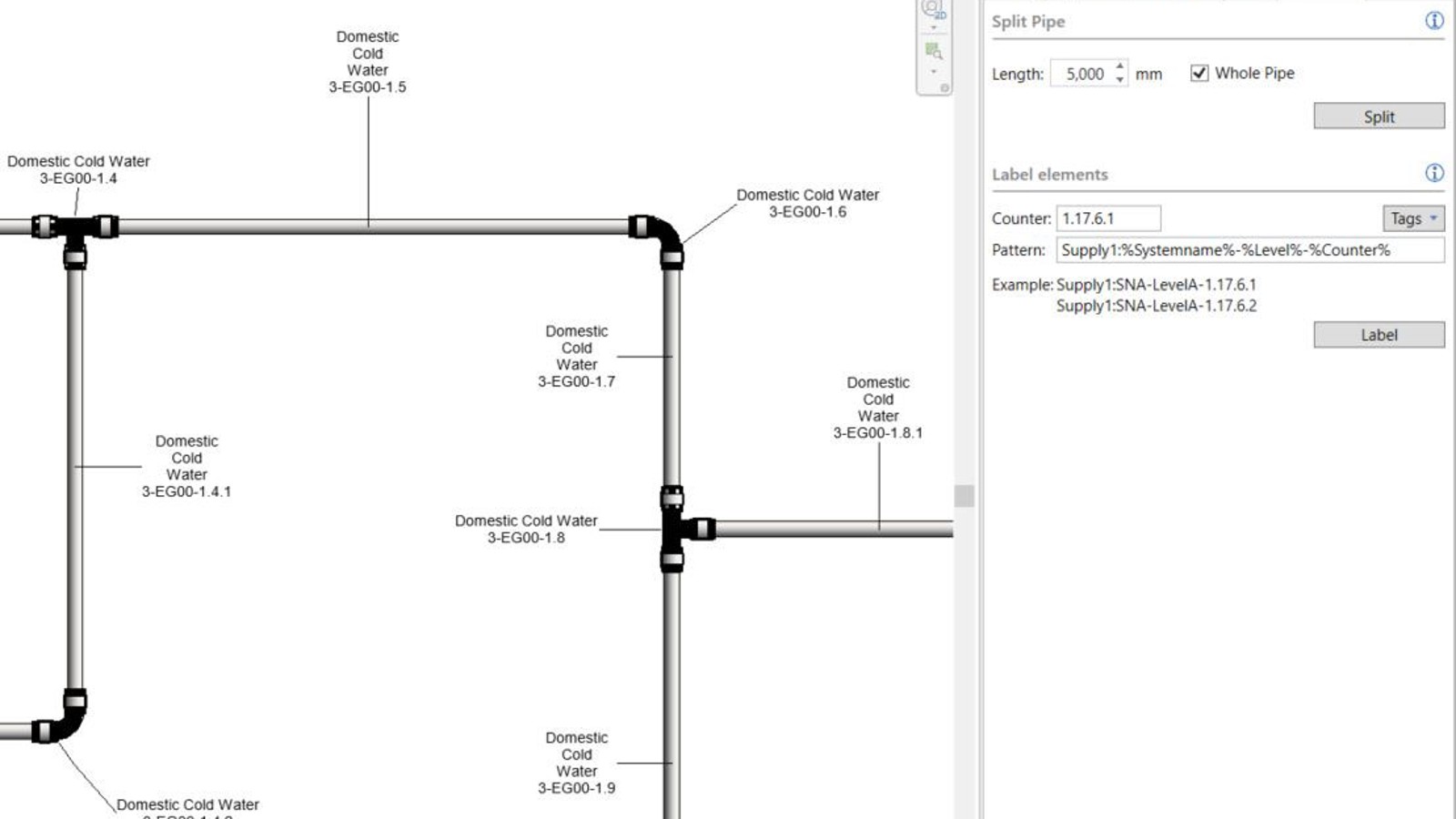

新功能：管道编号助手，包含可自由选择的命名法
针对所选部分，用户可以直接在BIM模型中为连接的管段和配件编号。用户可以自由选择自己的命名法，并做相应调整，以满足自己或特定于项目的规范。该命令随即会自动为所选部分编号。
对于预制件，现在可以按序号对管道和配件列表进行排序，并使用Revit®工具导出。借助材料清单，可将标签贴在预切割的管段上，以便可一目了然地识别相应的管段。

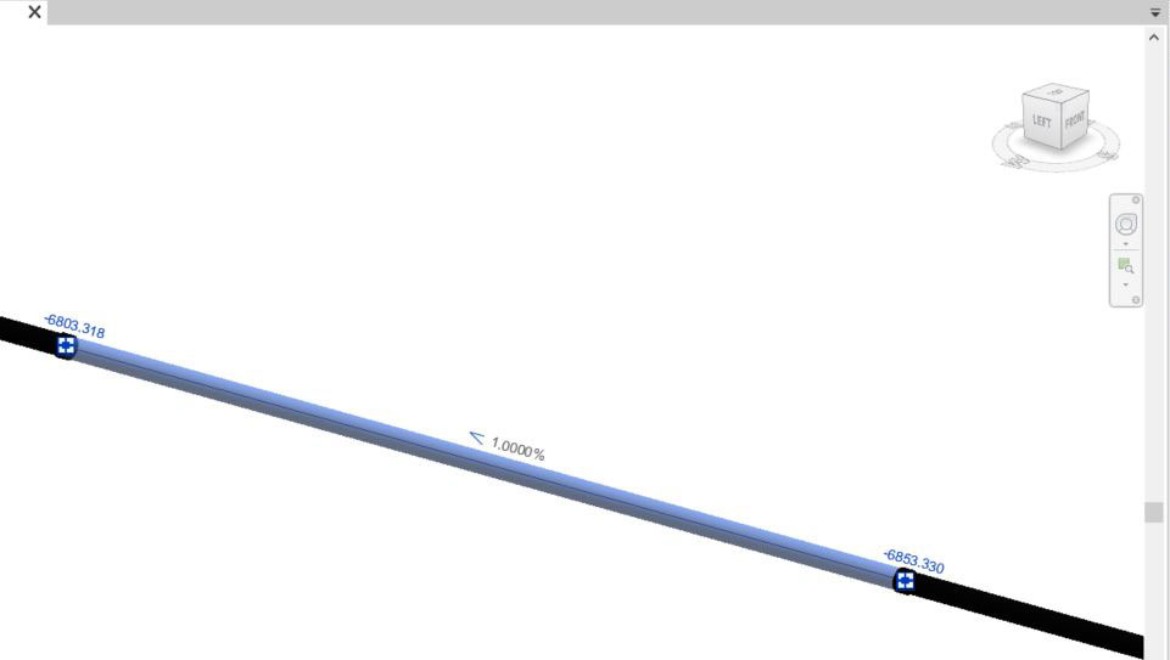

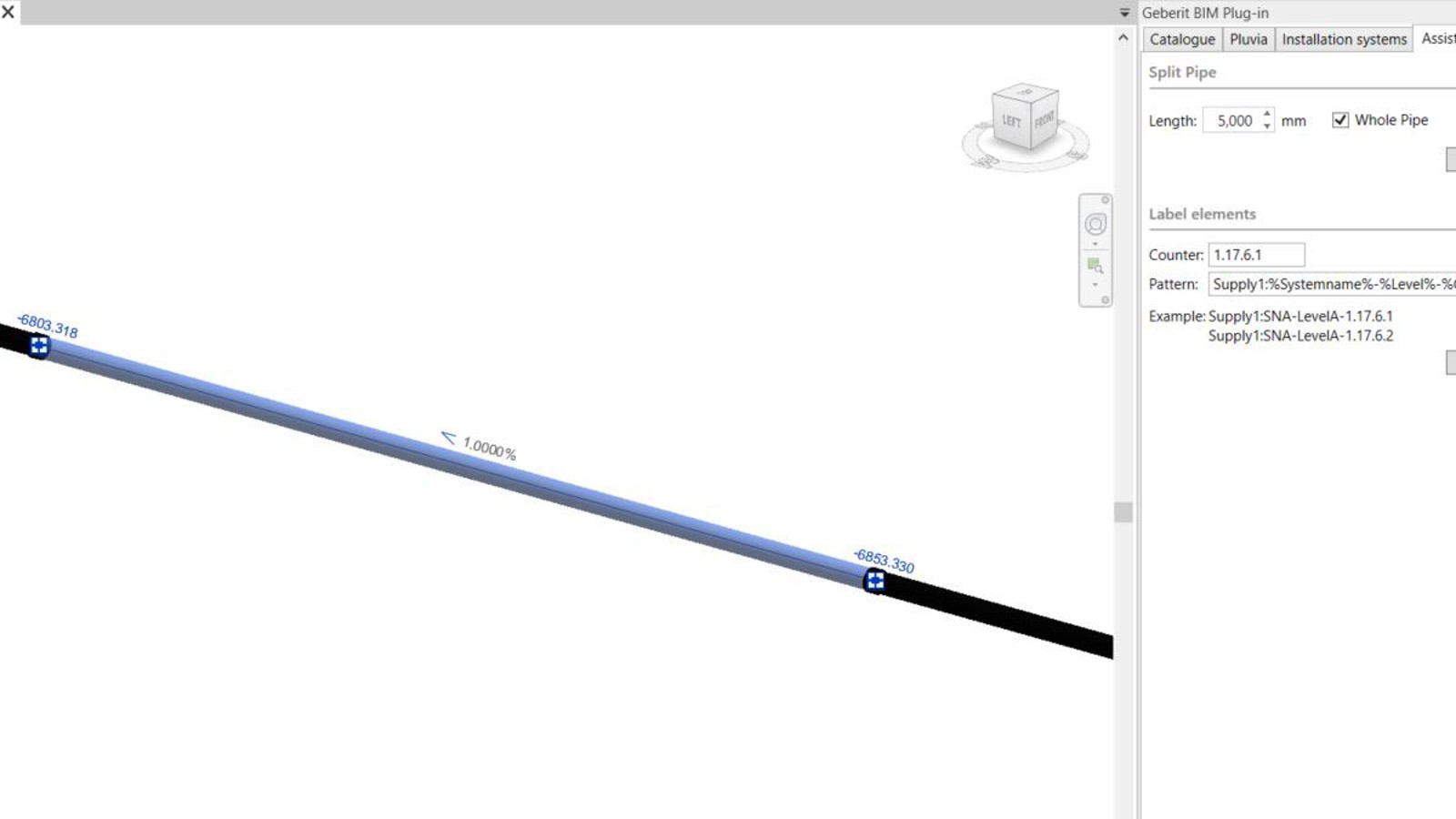

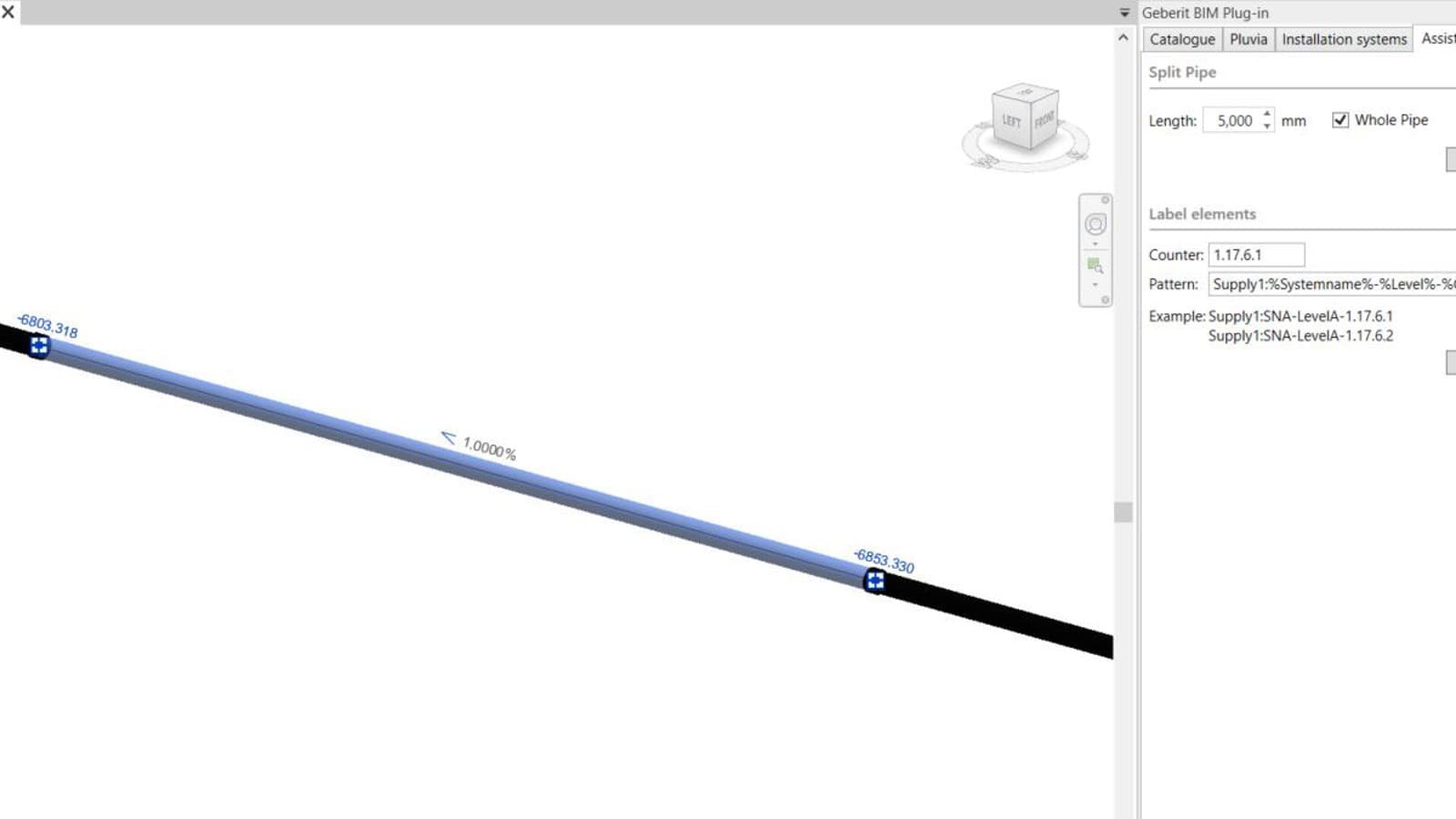

新功能：用于按指定长度分割管道的分割助手
用户须将管道分割为可供交付的管段，然后每个管段都通过接头进行连接。用户根据待交付管道的长度输入所需长度。这样就能将所选管道分割成多个管段。

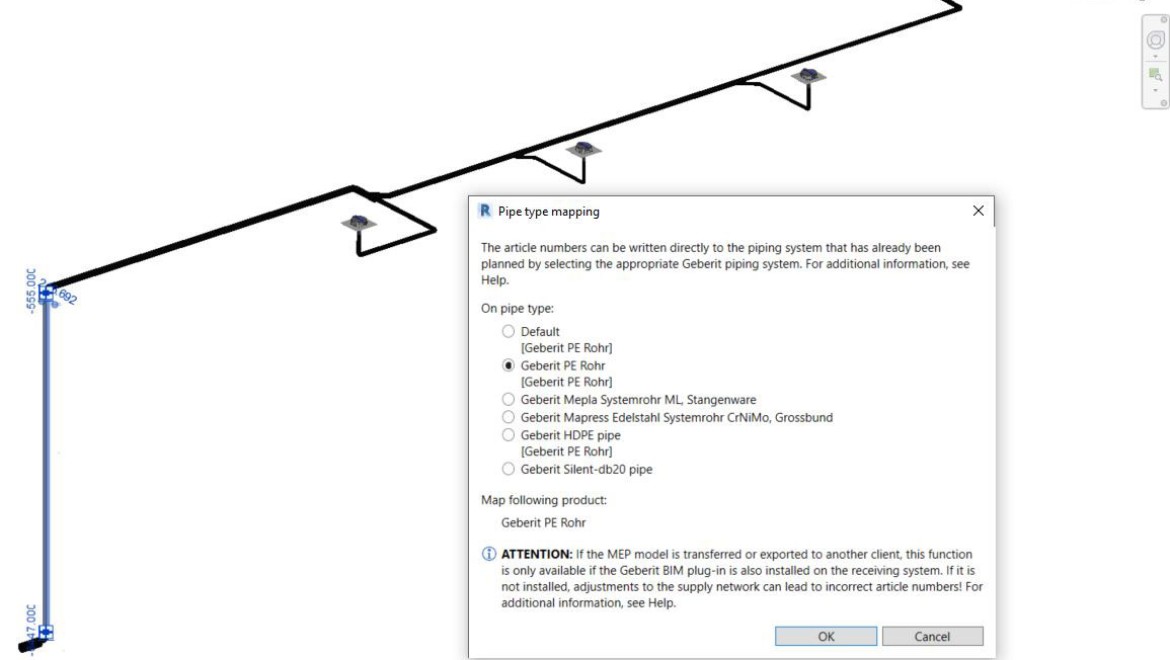

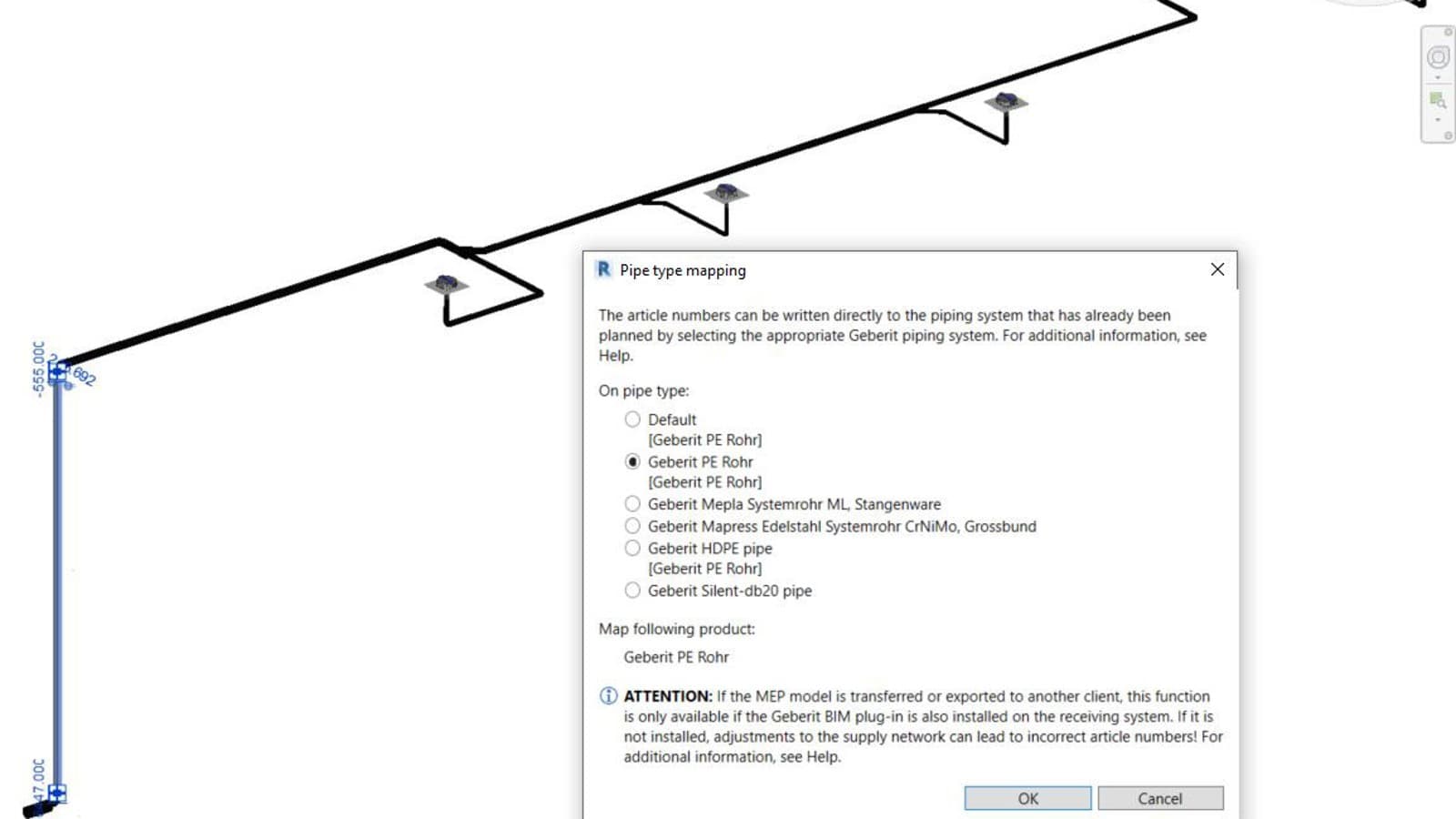

新功能：商品号分配助手（管道类型适配）
无法使用标准Autodesk® Revit®工具为管道分配商品号。而使用该分配助手，就将正确的商品号自动分配给相应的管道。这是通过重新调整所选管道网络的大小来实现的，意味着商品号始终会正确分配给相应的管道系统。此功能也可以轻松应用于现有项目中的管道。
