Geberit Connect 永远是完美的环境
卫生设备的简单联网
Geberit Connect 是一个 面向未来的联网卫浴设备平台， 使用户能够从其卫浴装置的全面且经济的运行中受益。种类繁多的吉博力产品可以集成到联网系统中。这意味着它可以连接到 建筑自动化系统 或者通过 Geberit Gateway 进行集中控制。
联网卫生设施的应用
- 设施管理： 数据的透明度使简化流程和降低运营成本成为可能。
- 饮用水卫生： 与 Geberit Hygiene System 联网有助于改善其运行并获得正常功能的证据。
为什么选择 Geberit Connect？ 您的福利
连接完善
使用 Geberit Connect，您的卫生间可以连接到建筑自动化系统。
链接到未来
可以灵活地组织连接级别。终端设备的改造和设备领域的未来扩展也成为可能。
长期可用
由于备件的质量和长期可用性，系统可以长时间使用。
综合系统
所有系统组件均来自同一来源，并基于现有标准。系统产品相互协调。
简单易懂

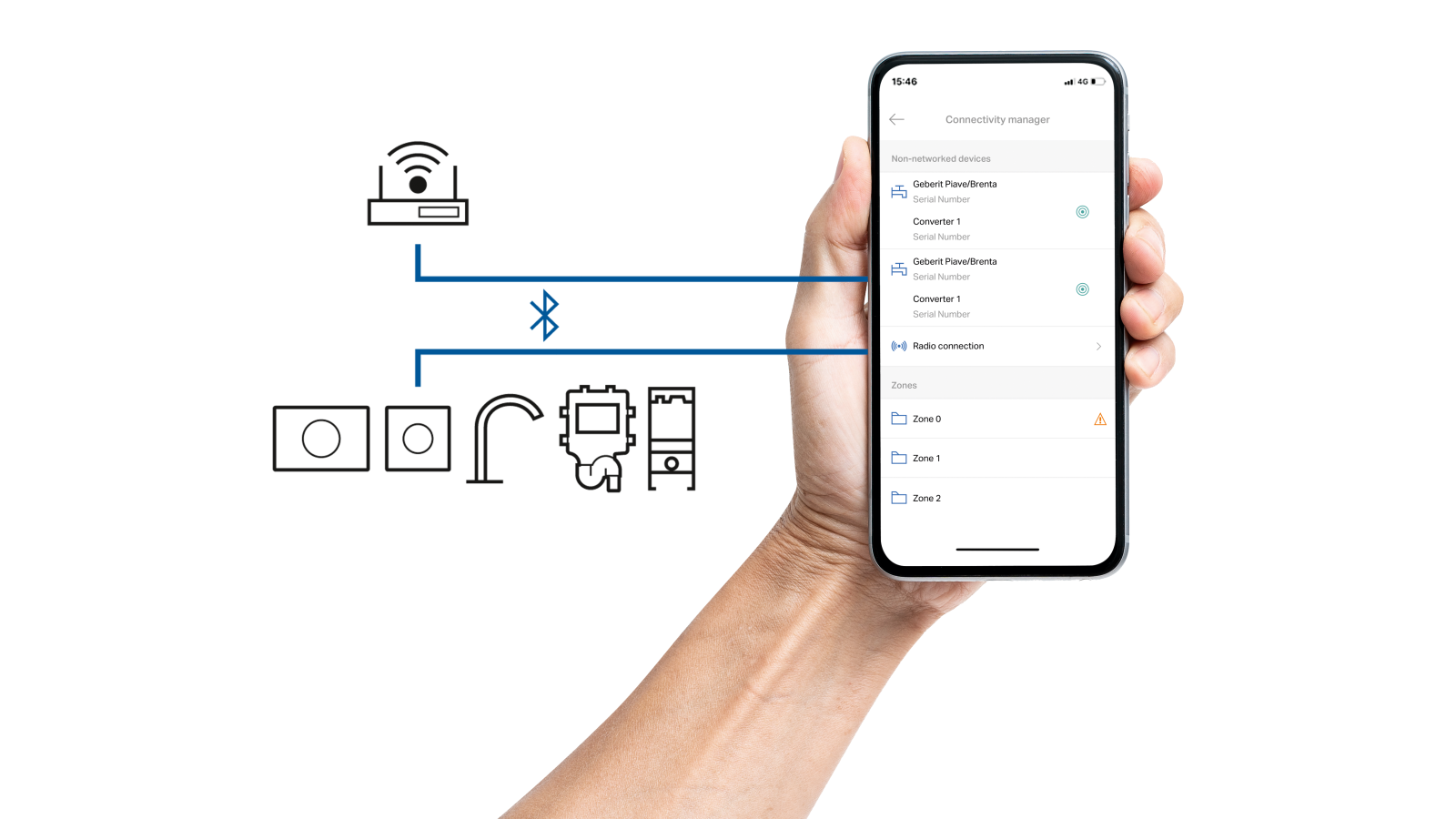

Geberit Control 应用程序使设施经理、服务技术人员和水暖工在试运转和操作方面的日常任务变得更加轻松。
用于新建筑和翻新
卫生间可以在新建筑中通过 GEBUS 联网，也可以使用蓝牙® 进行翻新。
安全
Geberit Gateway 和终端设备具有密码保护功能，因此只有授权用户才能访问设备。
易于安装
联网所需的所有组件都已完全集成到吉博力系统生态中，因此可以轻松、安全、快速地进行安装
应用领域

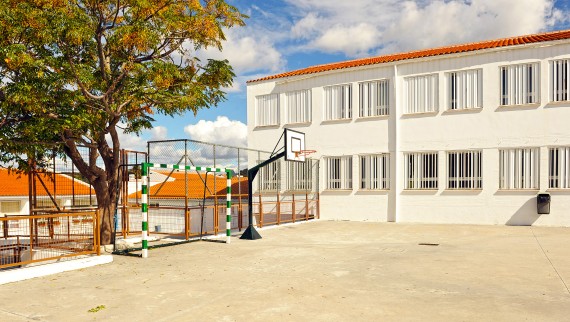

学校与幼儿园
在使用频率波动大的建筑中，所有用水点均可实现节水优化型冲洗。
机场、酒店、工业场所与办公楼
吉博力Connect通过集中监测系统运行状态，显著提升设备操作可靠性。一旦发生故障，系统将立即通知管理人员，确保及时采取处理措施。

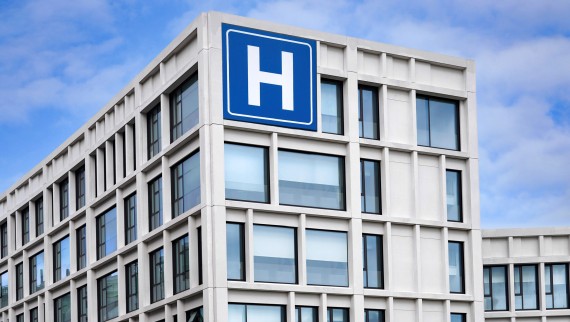

医院与护理机构
为应对日益严格的饮用水卫生要求，吉博力Connect通过温度控制与多样化冲洗程序为供水网络提供强化安全保障。该系统还能以最小的时间与人力成本，自动生成冲洗记录与温度曲线图谱。

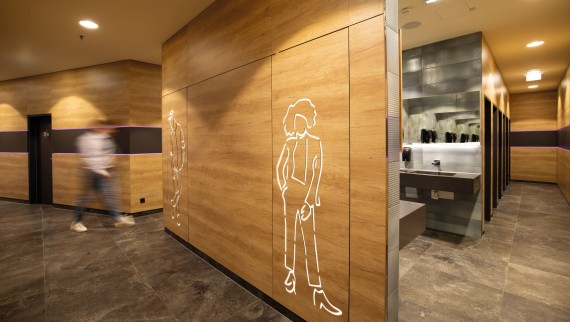

参考项目案例

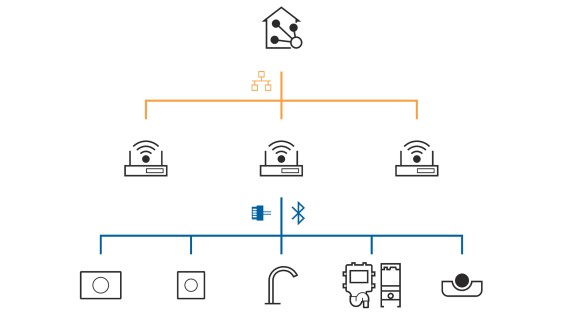

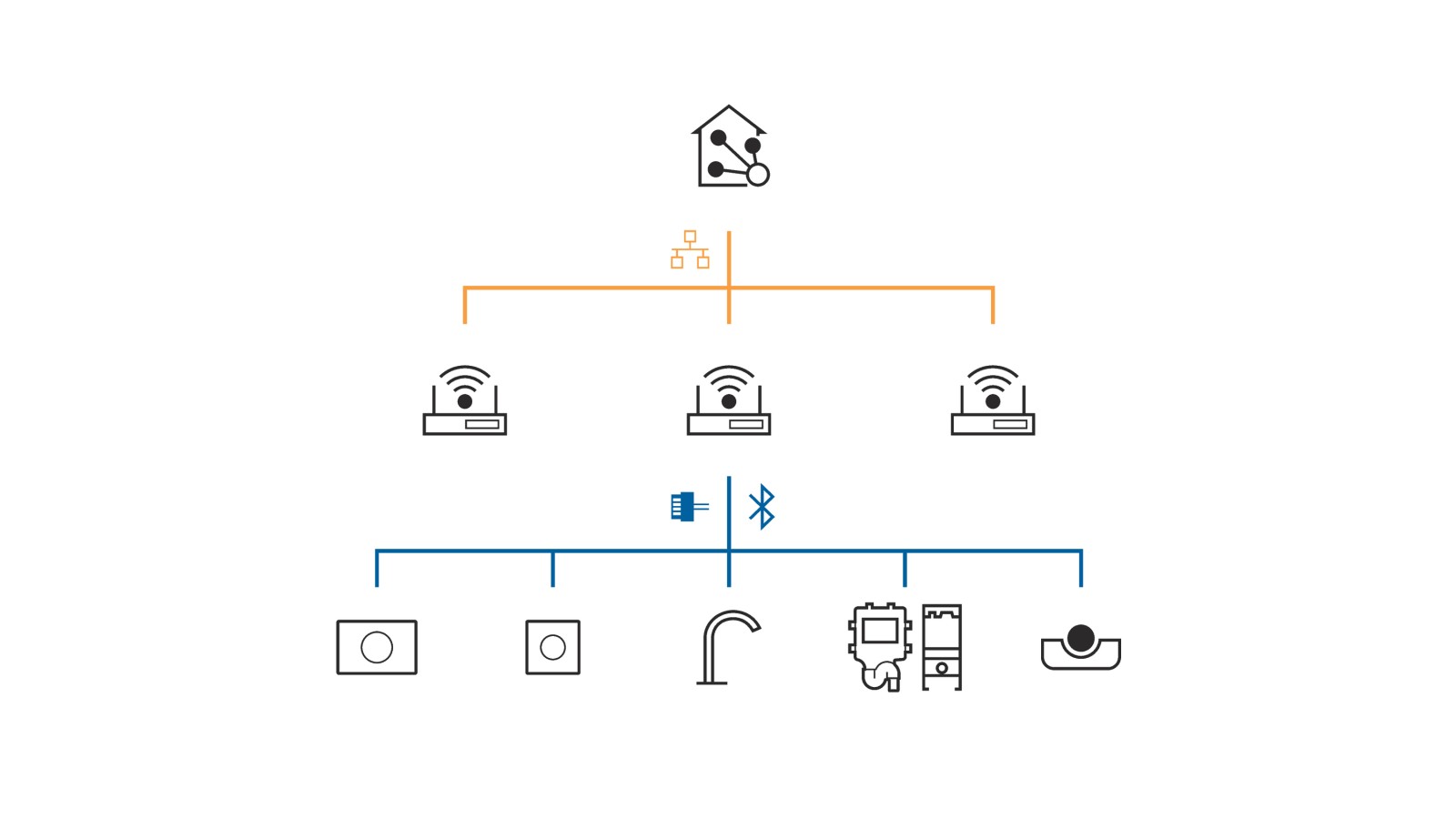

连接到建筑自动化系统
透明可靠
Geberit Connect 能够最好地满足集中、透明和安全的建筑管理解决方案的要求。 用于集成到建筑自动化系统的数据点 适用于 Geberit Gateway 和所有终端设备。更重要的是，在评估数据和控制功能方面，所有这些都可以直接通过系统进行编程。
局域网连接
一个或多个网关可以通过局域网集成到建筑自动化系统中。

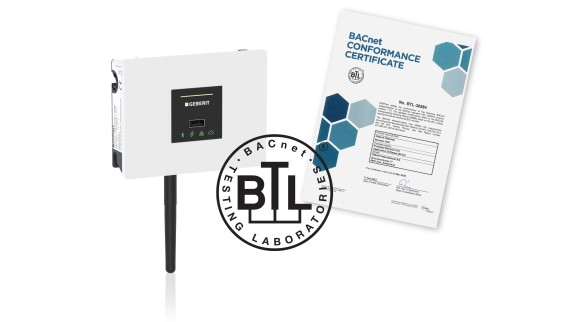

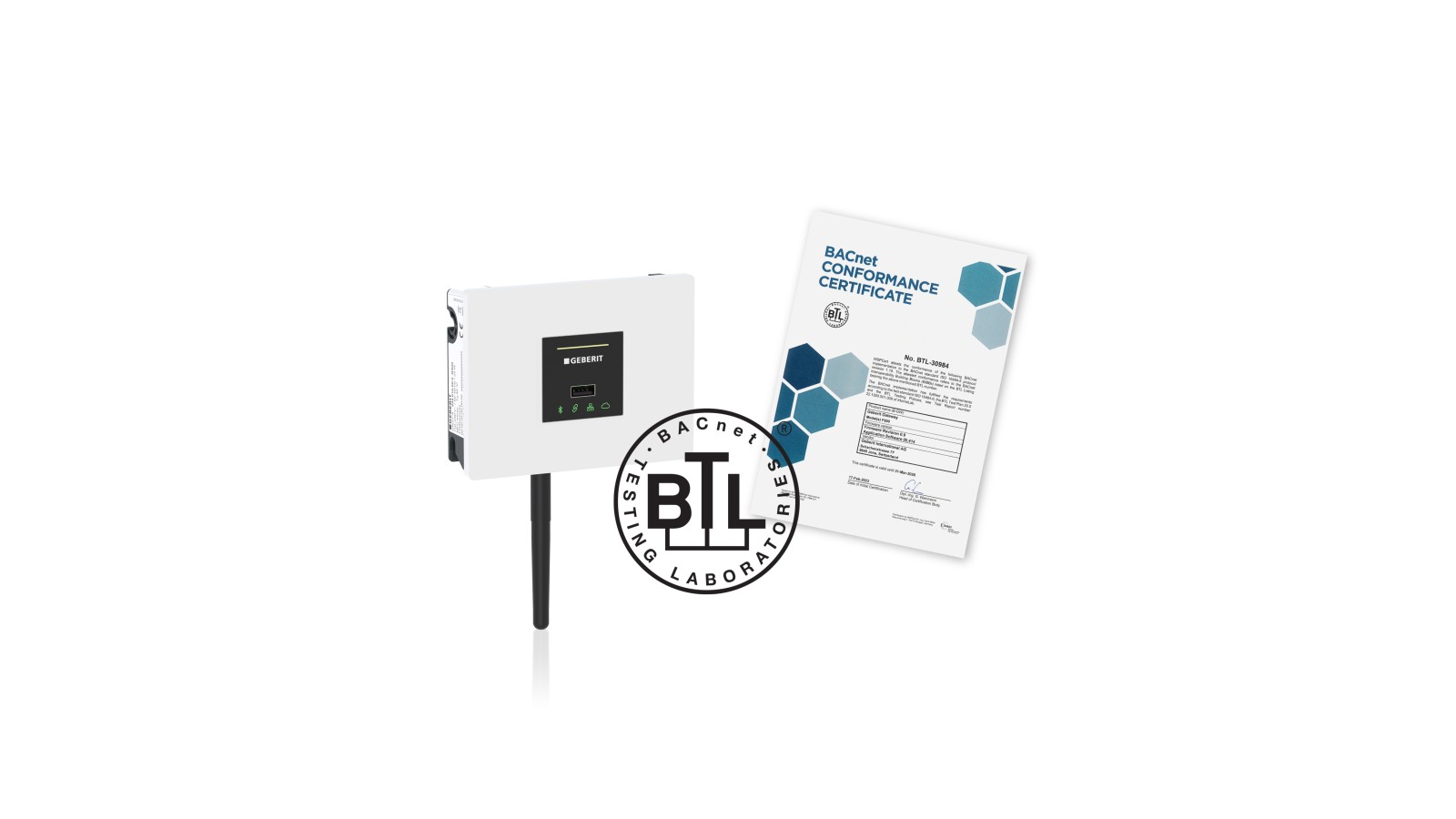

来自吉博力的 BacNet 对象已通过 BTL 认证
为 了确保 BACnet 对象 无缝集成到建筑自动化系统中，BACnet 对象必须 符合通用标准 。BacNet测试实验室 (BTL)根据行业标准测试包对其进行一致性和互操作性测试。
使用经 BTL 认证的产品有助于最大限度地减少建筑自动化系统的集成时间和成本。它们还为将来的系统改进和增强提供了坚实的基础。
Geberit Gateway BACnet 接口已 由 BTL 进行认证 。
在 BTL 测试产品列表中链接到 Geberit Gateway
用于集成到建筑自动化系统中的 BACnet 对象
需要一个 EDE（工程数据交换）文件才能通过 Bacnet/IP 集成到建筑自动化系统中。EDE 文件包含 Geberit Gateway 的所有 BACnet 对象和分配的终端设备，这些对象按区域分组。 EDE 文件 在试运转后生成，可通过 通过 Geberit Control 应用程序和 Geberit Gateway 以 CSV 格式下载 。
下表 显示了 EDE 文件中可用的每个终端设备的可用 BACnet 对象的概述。更详细的描述包括对象名称、类型和实例，可以在系统手册中找到。
连接的终端设备的 BACnet 对象 概述
用于提示的 BACnet 对象
| 组别* | Geberit Gateway | 小便池小便冲洗阀 | 洗脸盆龙头 | 坐便器控制器 | 智能换水器 | GEBUS 传感器 | |
|---|---|---|---|---|---|---|---|
| 终端设备序列号 | X | X | X | X | X | X | |
| 指定终端设备或 Geberit Gateway 所属的区域 | X | X | X | X | X | X |
*能够对相同类型的产品或整个卫生间进行分组。这可以减少要集成的 BACnet 对象的数量，从而节省时间和成本
用于显示终端设备状态的 BACnet 对象
| 组别* | Geberit Gateway | 小便池小便冲洗阀 | 洗脸盆龙头 | 坐便器控制器 | 智能换水器 | GEBUS 传感器 | |
|---|---|---|---|---|---|---|---|
| 终端设备的连接状态：普通/不可用 | X | X | X | X | X | X | |
| Geberit Gateway 显示信息 | X | X | |||||
| 终端设备或 Geberit Gateway 显示警告 | X | X | X | X | X | X | X |
| 终端设备或 Geberit Gateway 显示故障或错误 | X | X | X | X | X | X | X |
| 终端设备表示存在致命故障或致命错误 | X | X | |||||
| 终端设备的电池快耗尽 | X | X | X | X | |||
| 终端设备正在使用中 | X | X | X | X | X | X | X |
| 终端设备的电磁阀开启。 用于智能换水器的电磁阀 V1 或电磁阀 V2 已开启。 | X | X | X | X | X | ||
| 智能换水器的背压传感器报告背压 | X | X | |||||
| 终端设备的使用次数 | X | X | X | X | |||
| 终端设备的冲水次数 | X | X | X | X | X | ||
| 带电磁阀的智能换水器的冲水次数 V2 | X | X | |||||
| 自动冲水坐便器的次数 | X | X | |||||
| 手动冲水坐便器的次数 | X | X | |||||
| 坐便器的完全冲水次数 | X | X | |||||
| 坐便器的部分冲水次数 | X | X | |||||
| 终端设备的间隔冲水次数 | X | X | X | X | X | ||
| 由设备内部冲水程序驱动的 终端设备的冲水次数 | X | X | X | X | X | ||
| 带电磁阀的智能换水器的冲水次数 V2，由设备内部冲洗程序驱动 | X | X | |||||
| 终端设备的耗水量。对于智能换水器阀门 1 或阀门 2 | X | X | X | X | X | ||
| 当前的水温。 对于智能换水器阀门 1 或阀门 2 | X | X | |||||
| 当前水流量。对于智能换水器阀门 1 或阀门 2 | X | X |
*能够对相同类型的产品或整个卫生间进行分组。这可以减少要集成的 BACnet 对象的数量，从而节省时间和成本
用于控制终端设备的 BACnet 对象
| 组别* | Geberit Gateway | 小便池小便冲洗阀 | 洗脸盆龙头 | 坐便器控制器 | 智能换水器 | GEBUS 传感器 | |
|---|---|---|---|---|---|---|---|
| 定位终端设备或 Geberit Gateway | X | X | X | X | X | X | |
| 终端设备：停用蓝牙® 接口。Geberit Gateway：停用所有无线电接口 | X | X | X | X | X | X | |
| 打开终端设备的电磁阀，直到达到规定的水量。 对于智能换水器阀门 1 或阀门 2 | X | X | X | X | |||
| 在终端设备上启动冲水过程 | X | X | |||||
| 确定冲水小便池的冲水时间 | X | X | |||||
| 激活和停用清洁模式 | X | X | X | X |
*能够对相同类型的产品或整个卫生间进行分组。这可以减少要集成的 BACnet 对象的数量，从而节省时间和成本
您有疑问吗？ 联系我们。
用于连接的系统组件 点击蓝点
规划、安装和试运转 您需要了解的有关操作联网系统的所有信息
简单明了的规划

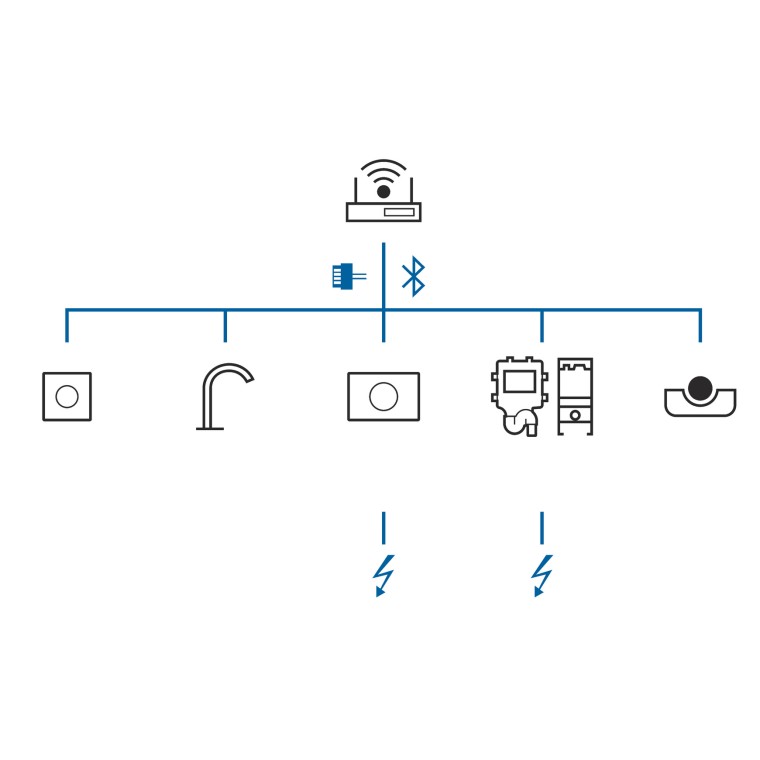

Geberit Connect 终端设备，例如洗脸盆龙头、小便池控制装置或坐便器控制器通过 Geberit Bus 电缆（GEBUS 电缆）或蓝牙® 连接到 Geberit Gateway。也可以混合操作（GEBUS 电缆/蓝牙®）。
为规划人带来的好处：
- 所有规划数据、产品和信息均可从同一来源获得
- 使用 Geberit Bus (GEBUS) 进行可靠的数据传输
- 使用 GEBUS 可通过 Geberit Gateway 连接多达 30 台终端设备
- 可以对 Geberit Connect 进行改造
- 通过蓝牙（改造解决方案）最多可以将 10 台终端设备连接到 Geberit Gateway

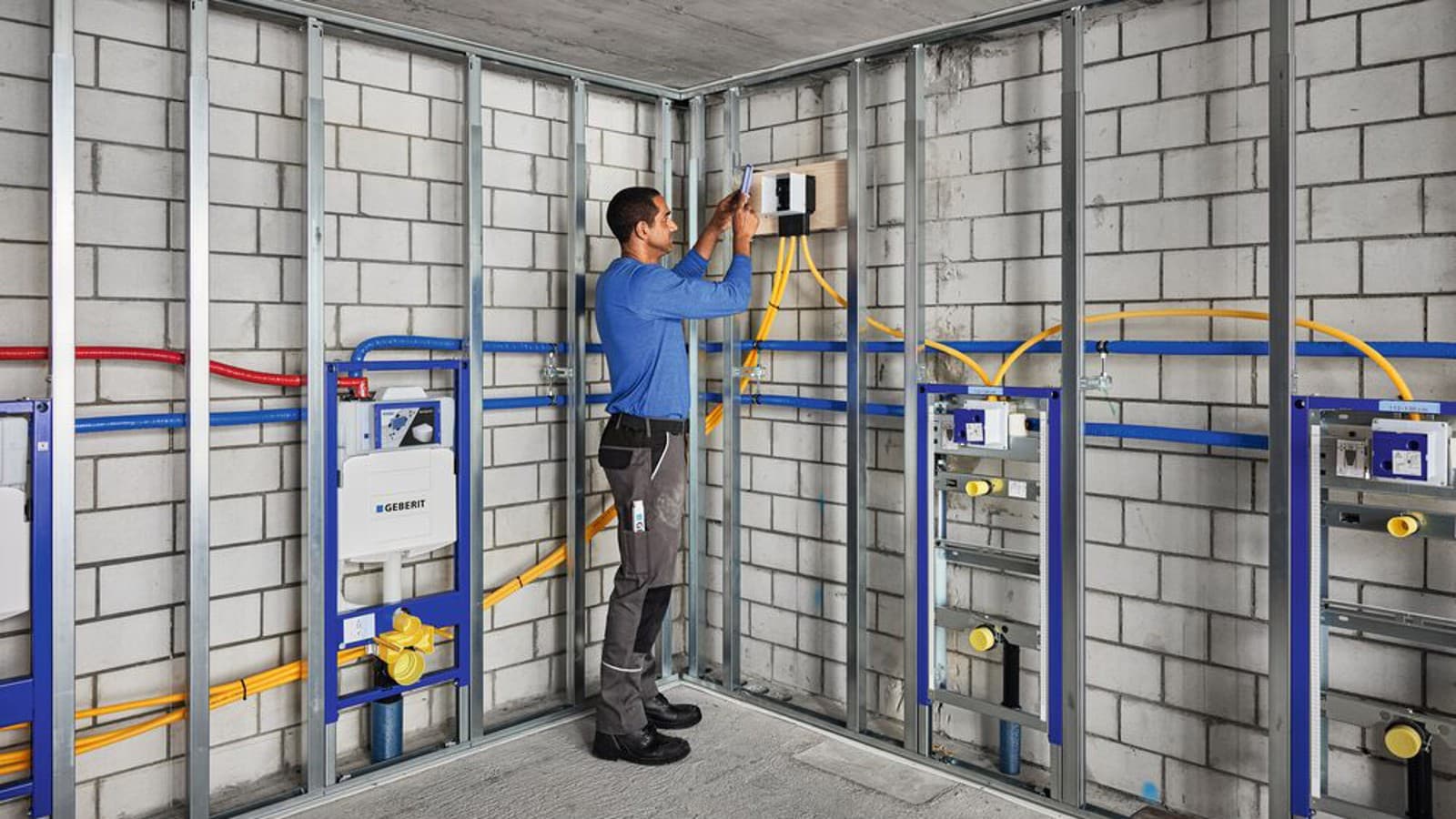

熟悉的安装
Geberit Connect 在卫生和电气工程方面易于安装，因为其使用熟悉的吉博力元件，可以无缝地融入久经考验的安装过程。

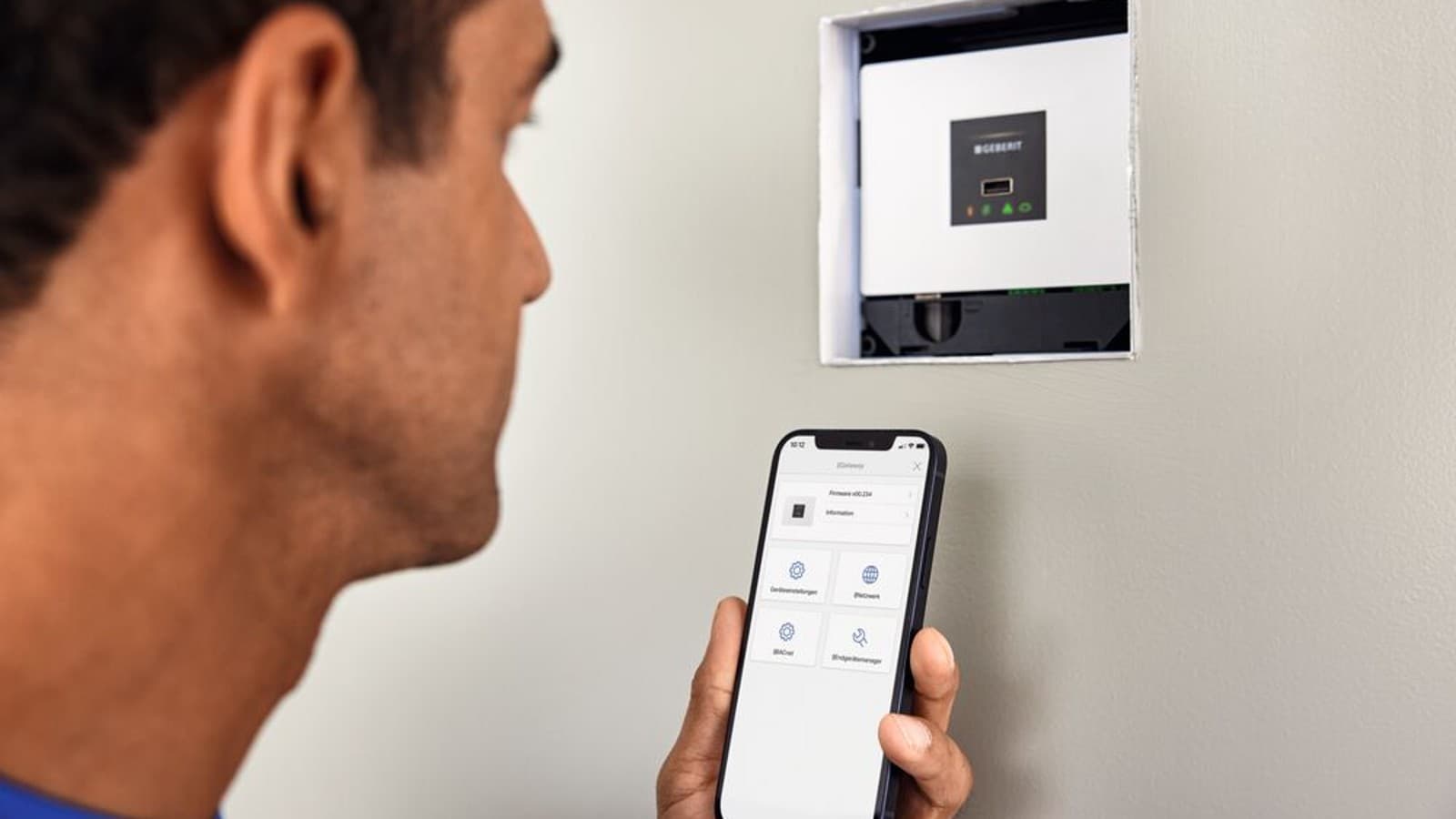

试运转

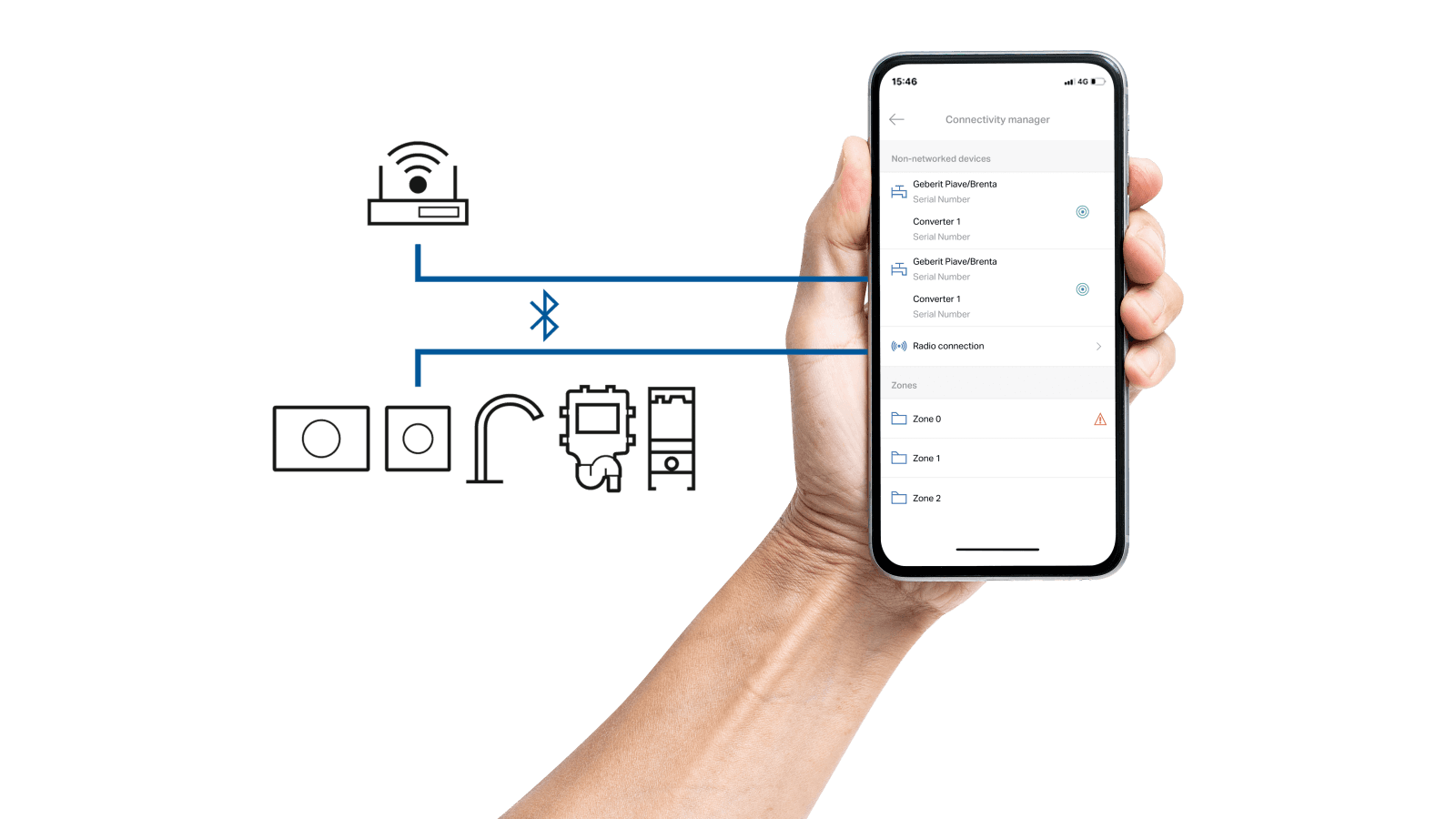

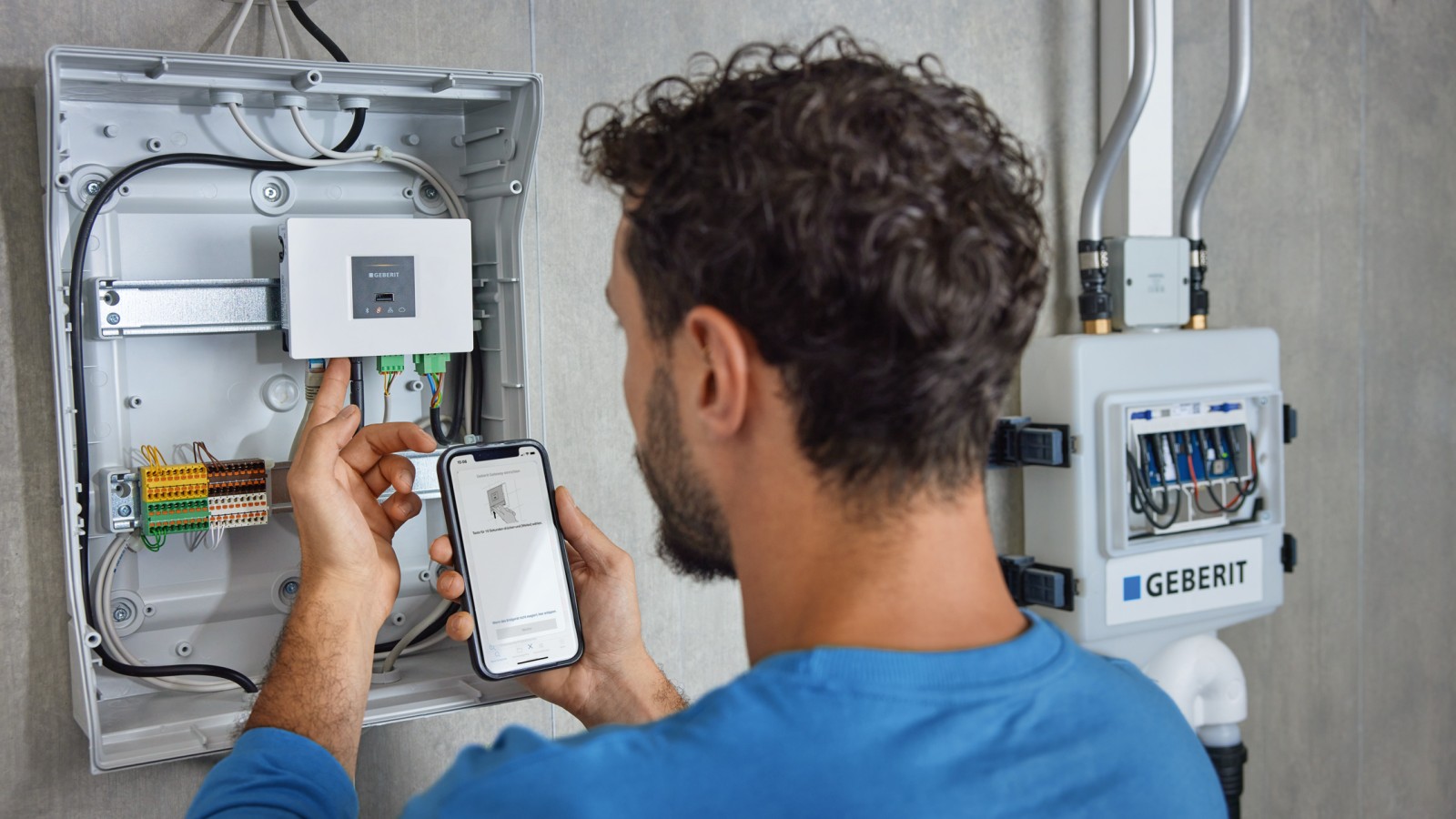

使用 Geberit Control 应用程序，只需几个步骤即可操作 Gateway 和相关设备。试运转非常简单，集中在 Gateway 上进行，从而节省了时间。
用户可以直接在 Geberit Control 应用程序中访问以下协议和文档，以确保无缝试运转和操作：
- BACnet 文档 ：将终端设备干净地集成到建筑自动化系统中
- 移交 包含 Geberit Connect 系统的终端设备、设置、密码等列表
建筑自动化接口的配置：
Geberit Control 应用程序用于激活和配置 Bacnet/IP 接口。这使得网络中的 Bacnet/IP 对象可用于建筑自动化。

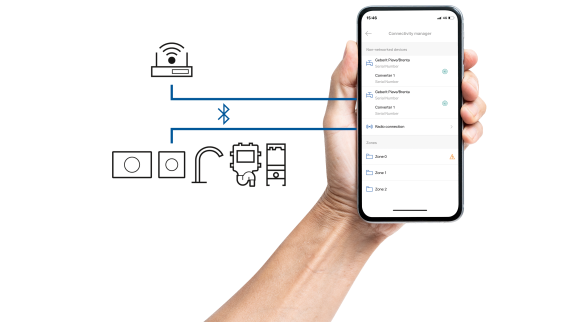

操作
设施操作较简单

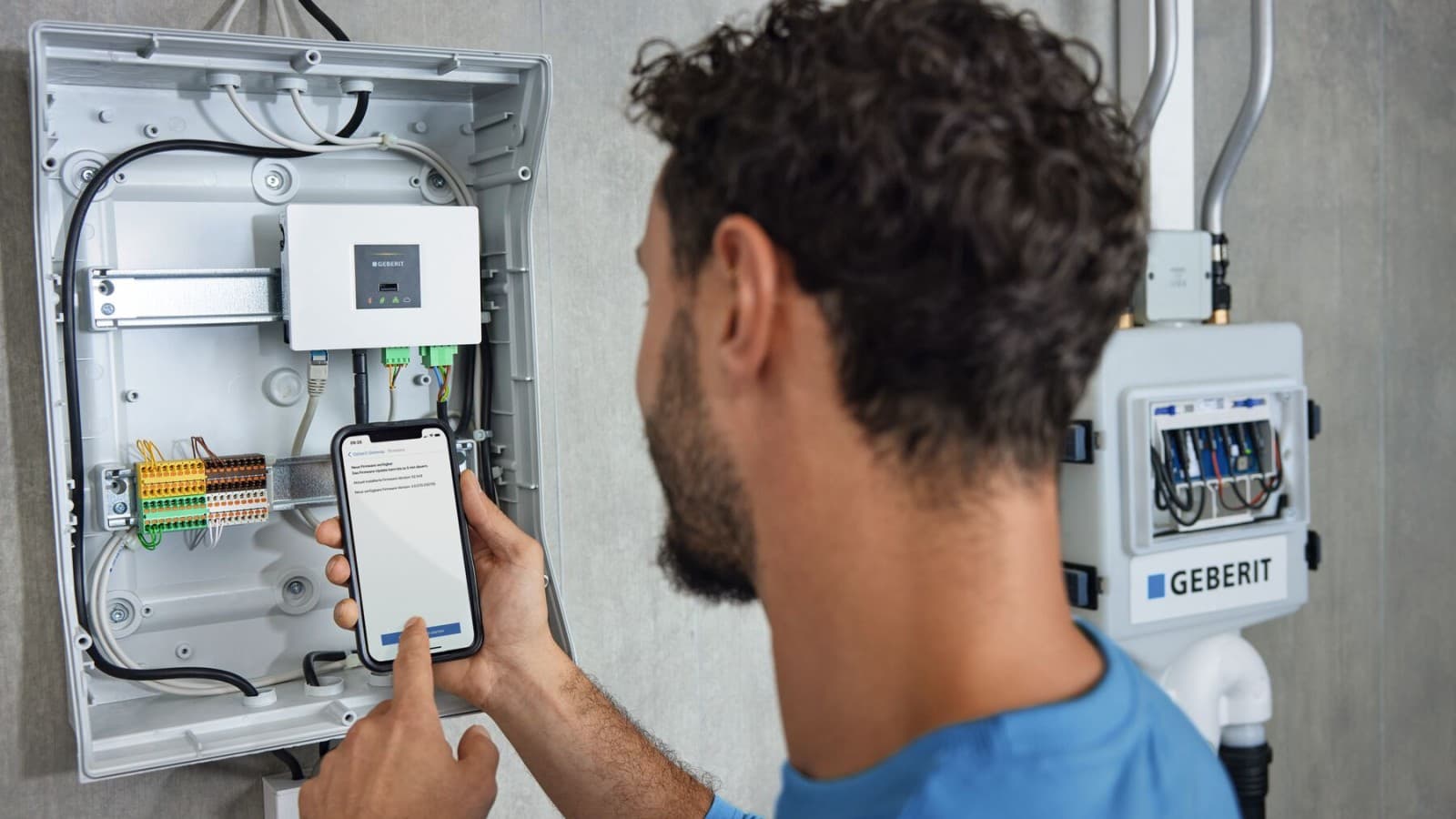

直接从设备访问终端设备或使用 Geberit Gateway 集中访问终端设备。
- 终端设备设置
- 读取设备信息
读取终端设备的冲水和事件日志
可以使用智能手机读取每台终端设备的冲水和事件日志。可以导出这些文件以便于分析或用于记录目的。
快速故障排除
每台连接的终端设备的状态都显示在 Geberit Control 应用程序中。如果出现故障，将显示详细信息以及对可能出现的问题的相应描述。
为卫生间联网进行额外投资 无需付出更多，收获美好未来

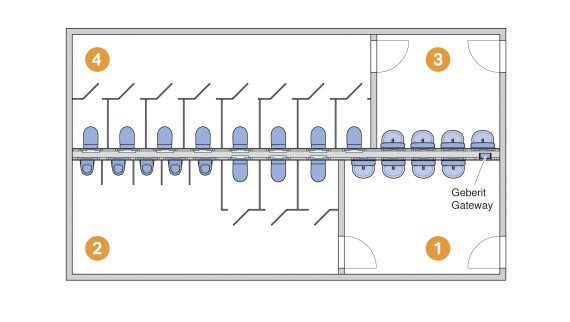

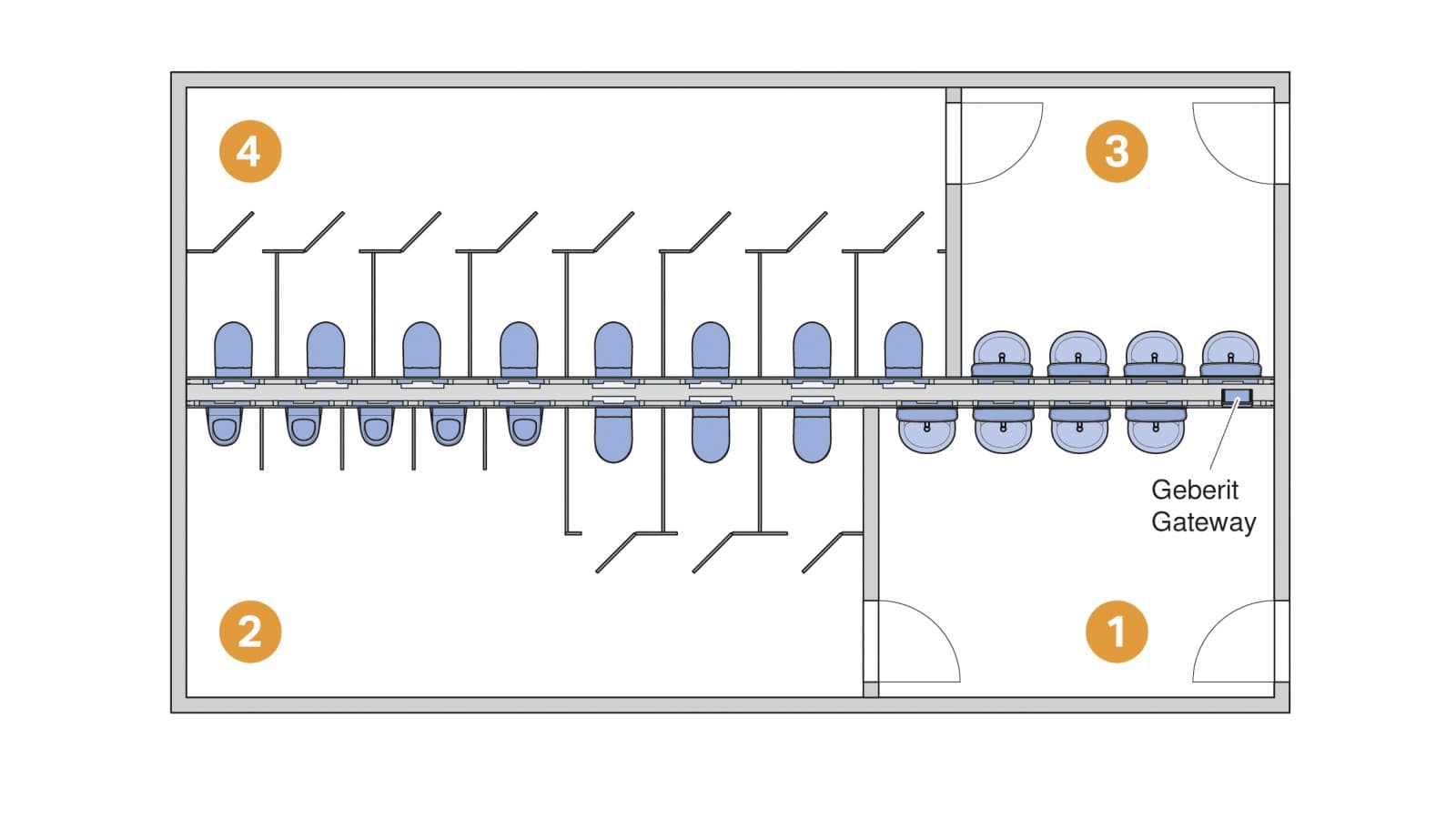

实例 1：有线联网
区域 1：男厕前厅；
区域 2：男厕；
区域 3：女厕前厅；
区域 4：女厕
1：卫生装置；
2：抹灰、油漆和细木工；
3：电气安装；
4：铺设瓷砖；
5：其他；
6：Geberit Connect
此示例突显了中等价格区段中卫生间有线联网的额外成本。它涉及体育场内的男女厕所设施。诸如坐便器控制器、小便冲洗阀器和洗脸盆龙头之类的用户可通过电缆（GEBUS）连接到 Gateway。
在此示例中，卫生间联网所需的额外材料和安装工作的额外费用 不到总支出的 5% 。这表明建筑物可以在整个使用寿命内进行升级，而无需支付任何额外费用。
Geberit Connect 系统手册 (4.9 MB)包括此示例以及对所有细节的描述。

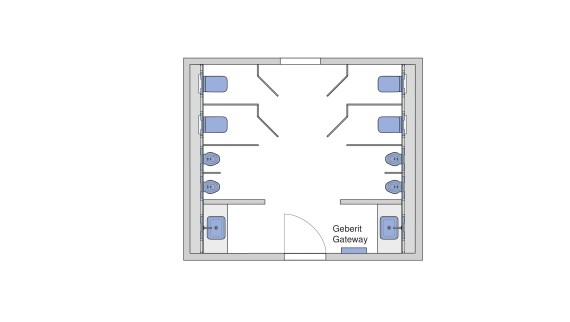

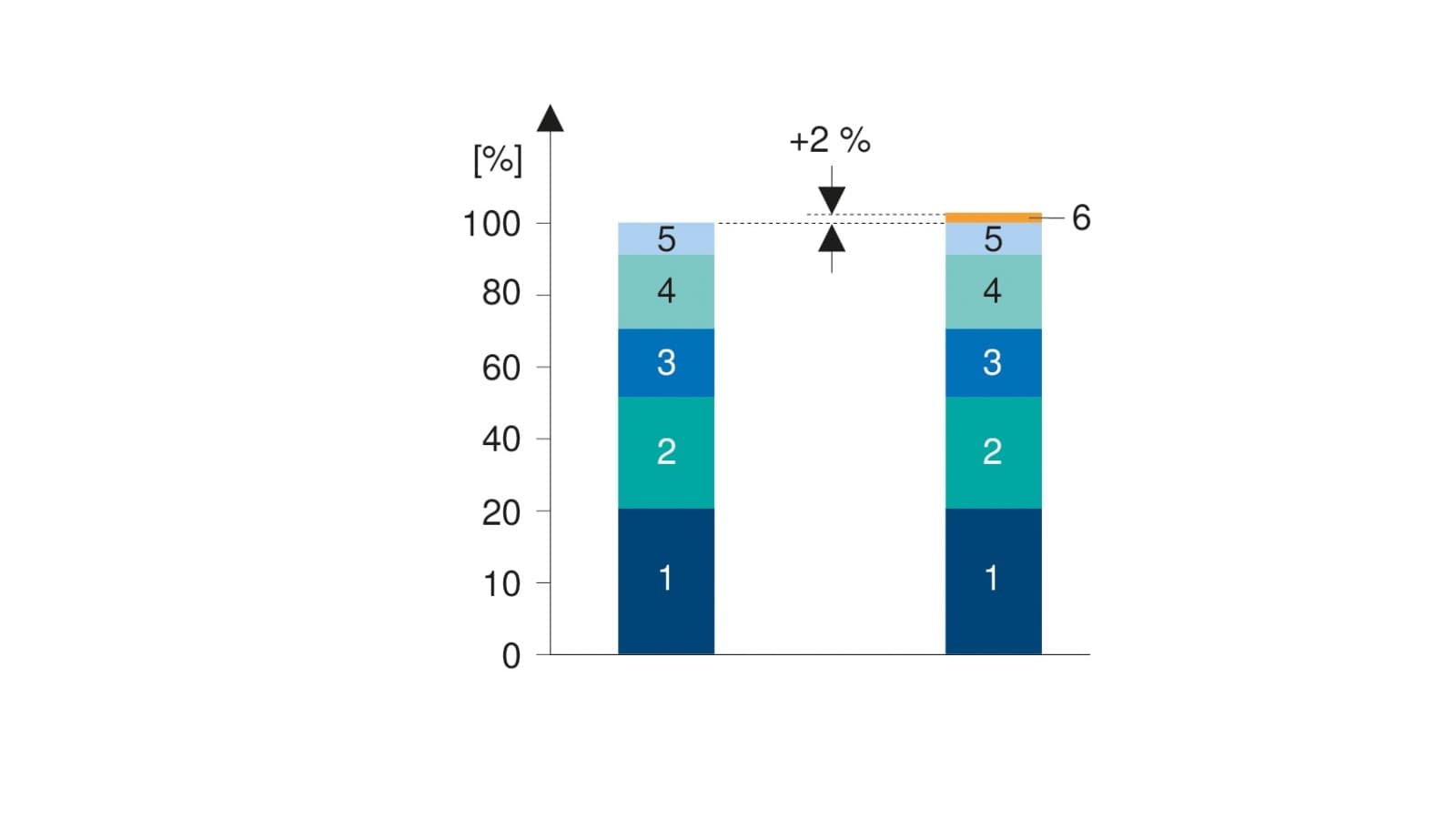

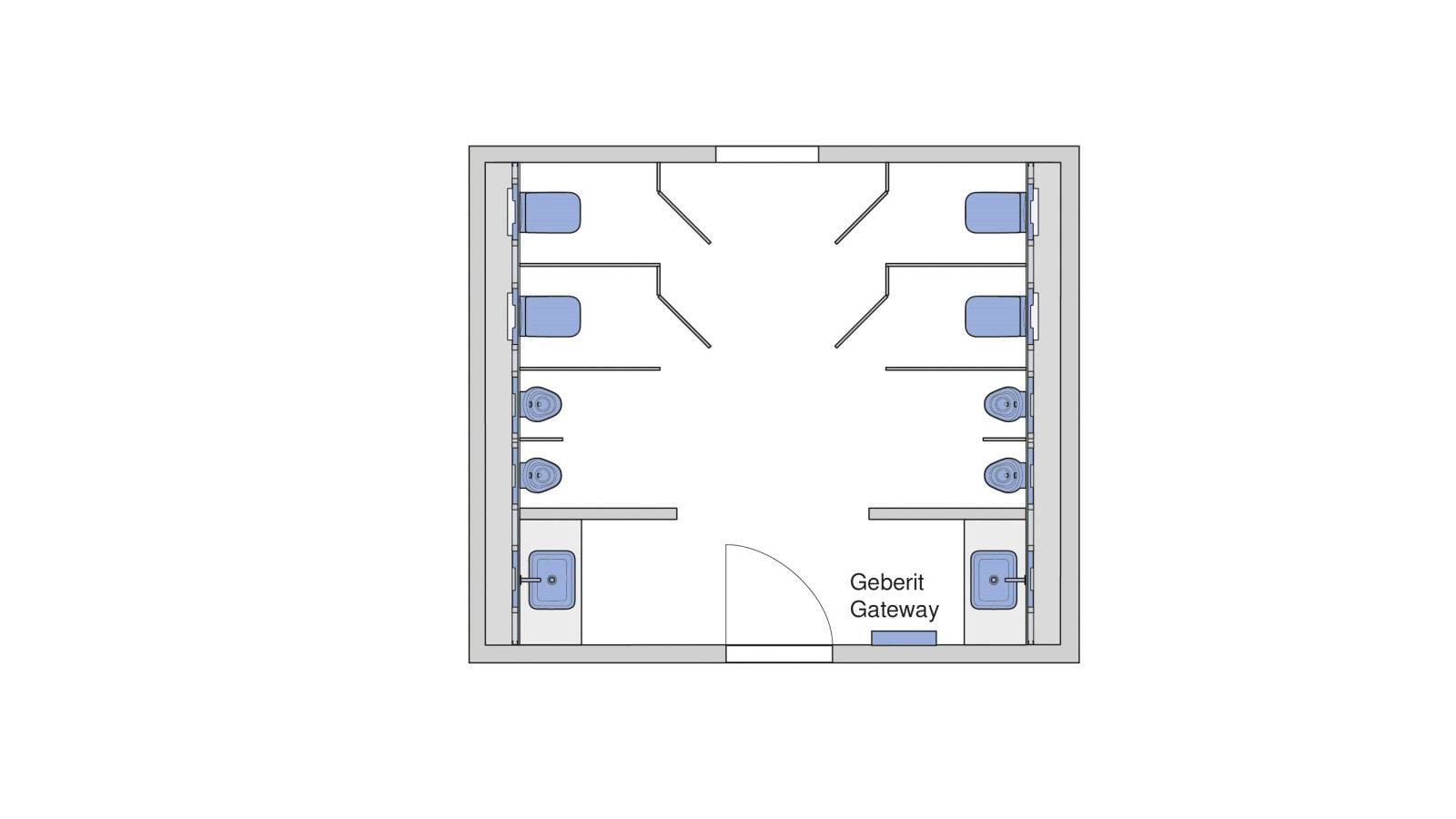

实例 2：无线联网
男厕
1：卫生装置；
2：抹灰、油漆和细木工；
3：电气安装；
4：铺设瓷砖；
5：其他；
6：Geberit Connect
此示例显示了办公楼或行政大楼中的男厕。由于个人卫生设备没有供电，因此使用电池运行的 Geberit Connect 终端设备。与 Geberit Gateway 的连接是通过蓝牙® 建立的，因此无需为 GEBUS 铺设额外的电缆。
在此示例中，卫生间联网所需的额外材料和安装工作的额外费用 不到总支出的 2% 。这表明建筑物可以 在其整个使用寿命内进行升级， 而无需额外成本。
Geberit Connect 系统手册 (4.9 MB)包括此示例以及对所有细节的描述。

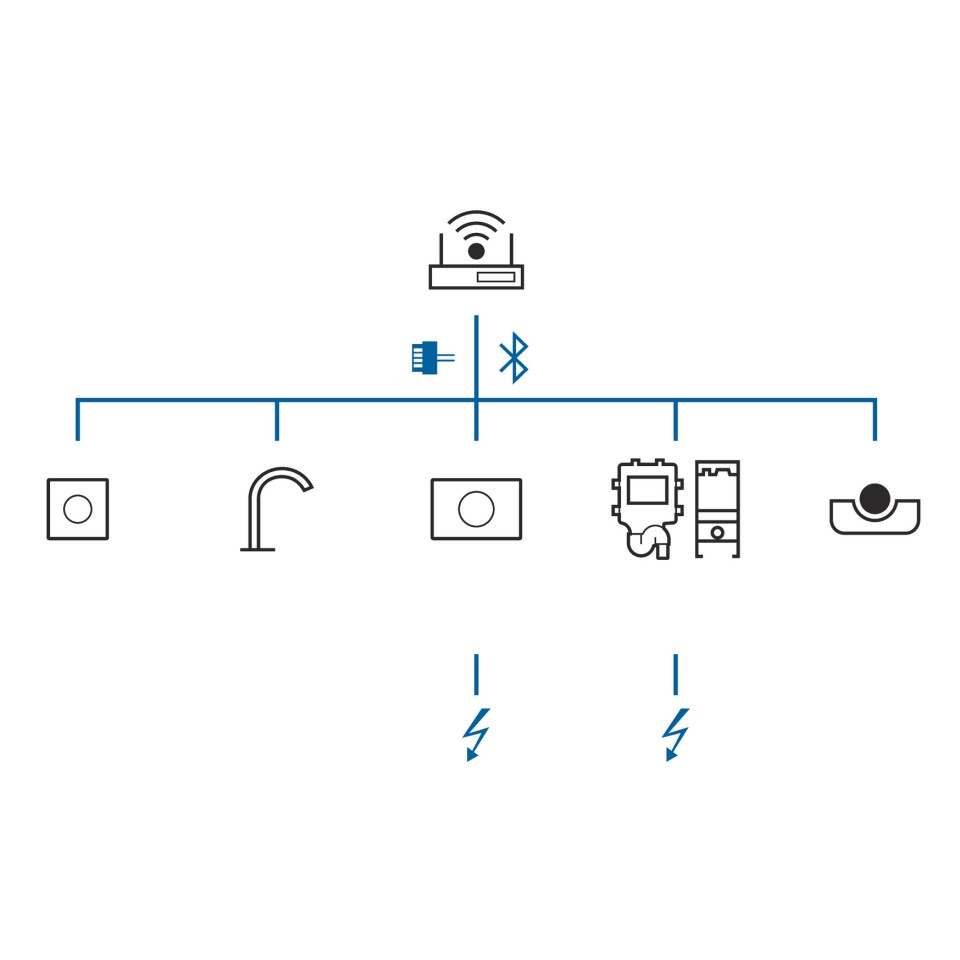

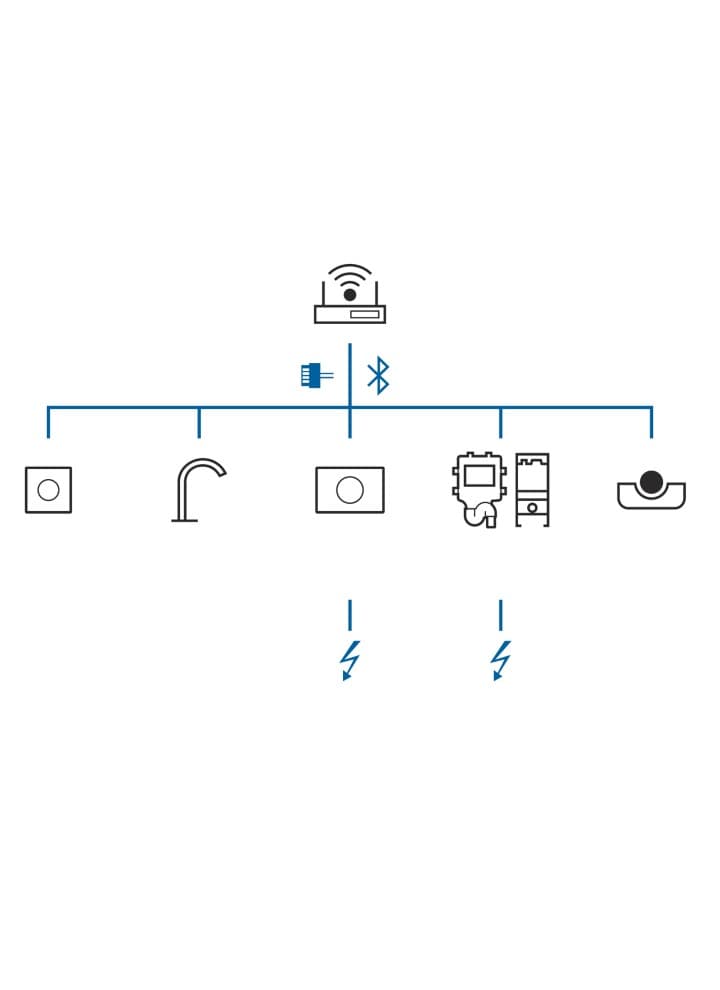

吉博力Connect系统一览
系统组件构成
系统组件构成
吉博力Connect系统的安装流程对各类专业人员 – 包括水管工及电气技术人员 – 都同样简便易行。该系统基于 成熟的吉博力产品构建 并能 无缝集成到现有安装流程中。 通过吉博力网关整合多种终端设备，用户可借助吉博力Control应用便捷完成调试与日常操作。
Network components:
- Geberit Gateway with accessories for installation in various concealed elements
- Geberit Bus cable (GEBUS cable)
- Geberit Bus converter (GEBUS converter)
End devices:
- Geberit HS30/HS50/HS05 hygiene flush units
- Geberit WC controls
- Geberit urinal flush controls
- Geberit controls for Geberit Brenta and Piave washbasin taps
Sensors:
- Geberit temperature and volumetric flow rate sensors for GEBUS
Operation/control:
Further information on planning, installation, commissioning and operation can be found in the system manual.

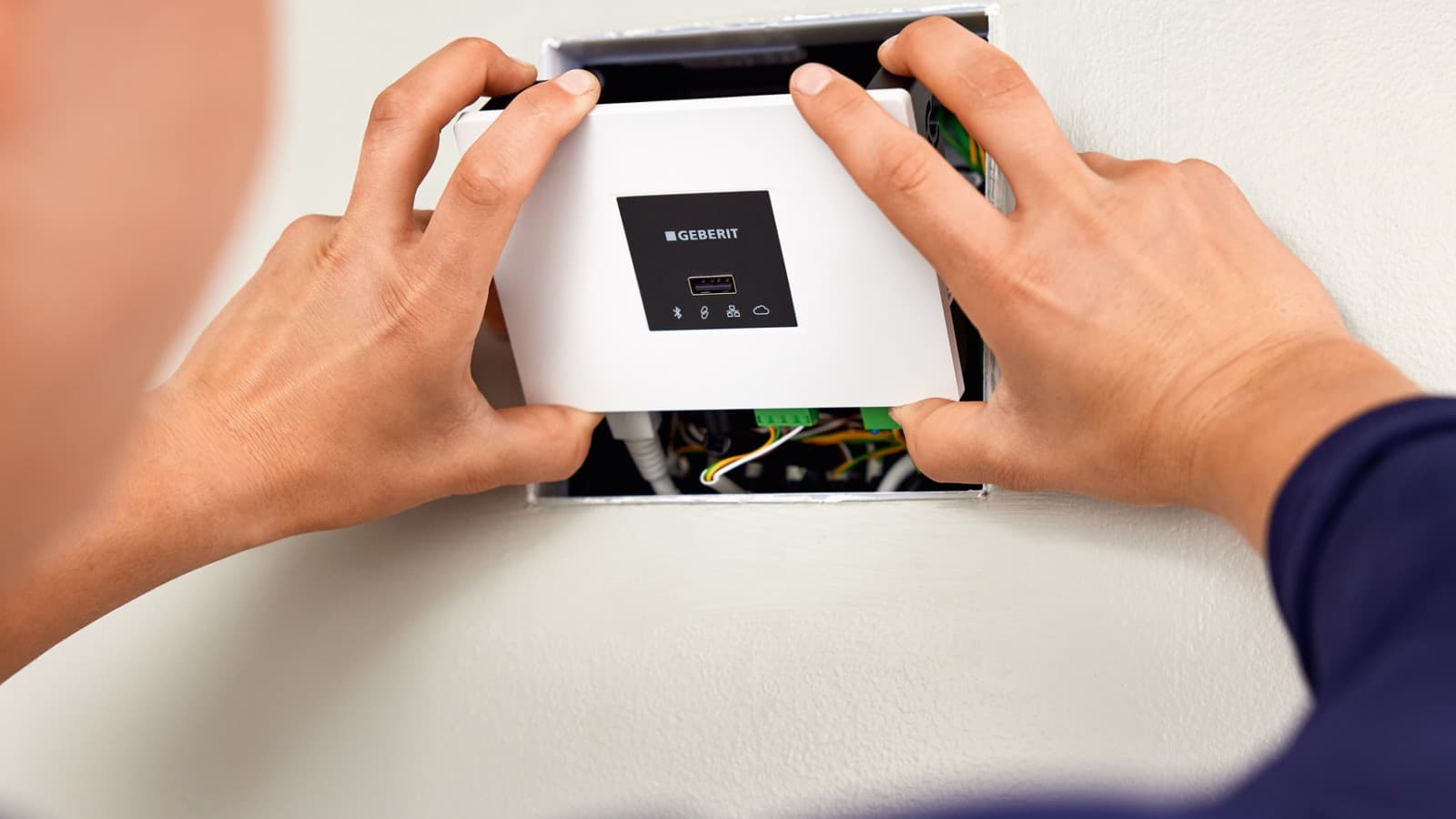

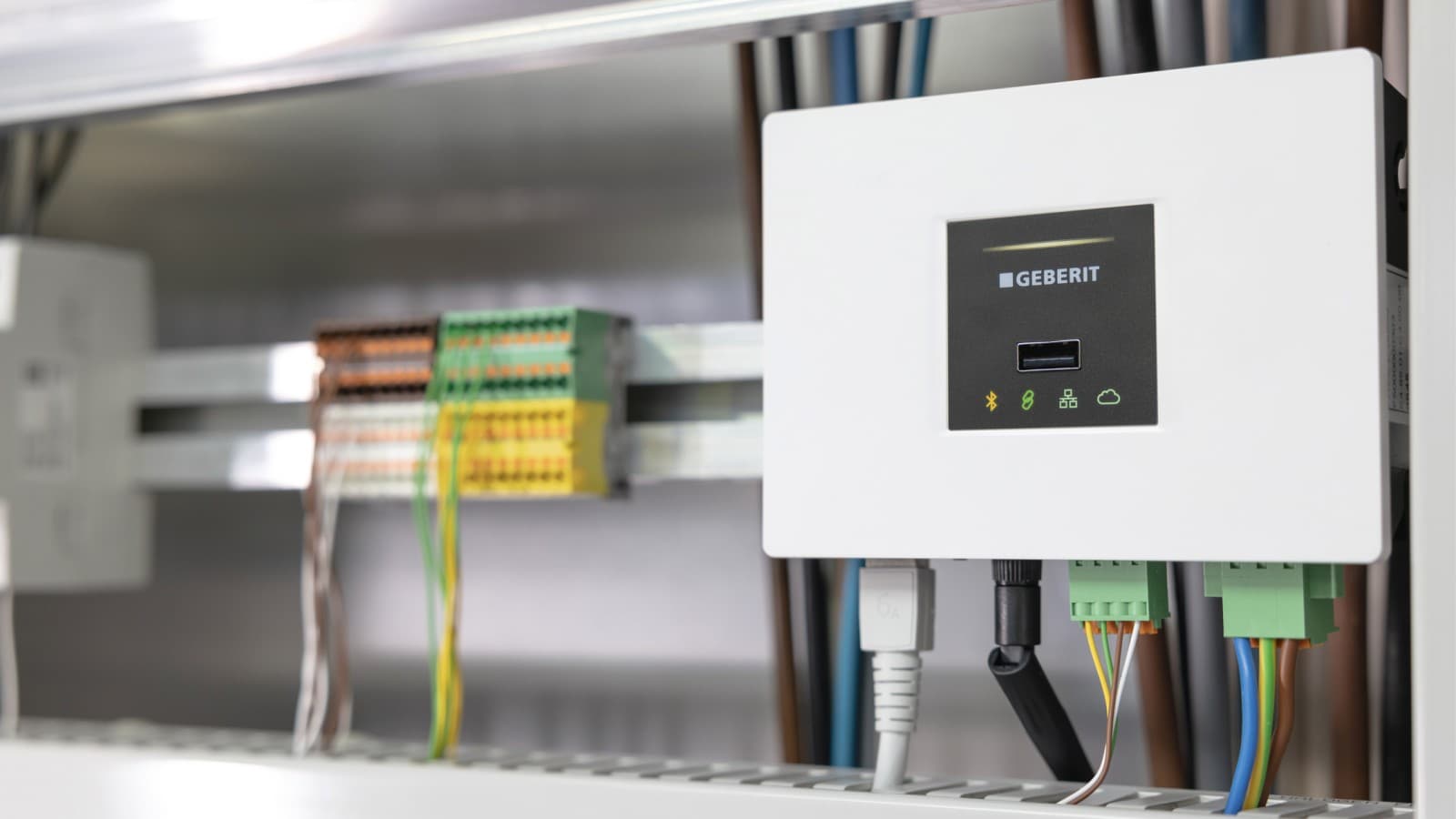

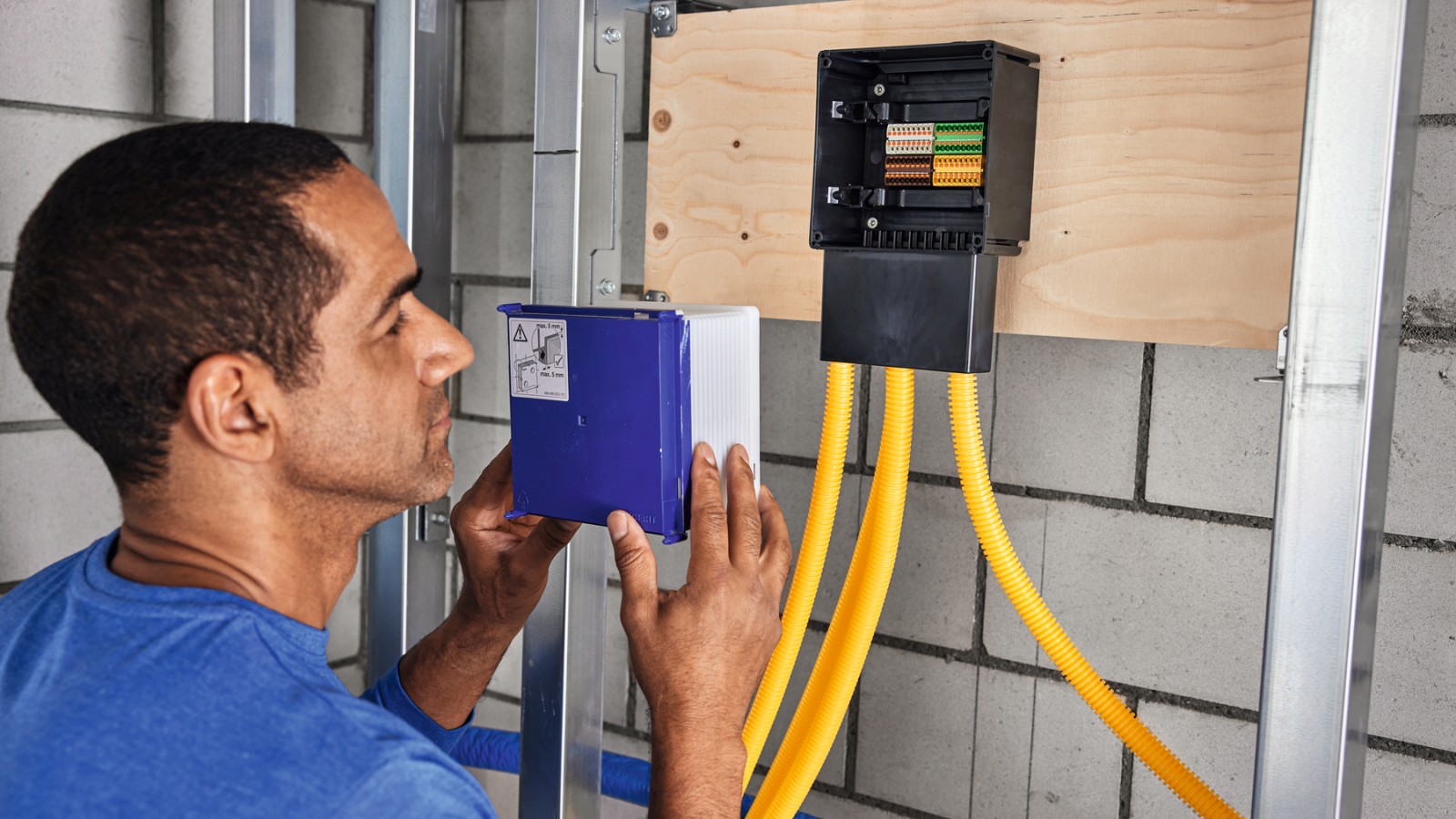

Geberit Gateway
Geberit Gateway
Geberit Gateway is designed for connecting Geberit Connect end devices and integrating them into higher-level systems.
Up to 30 end devices can be connected in this way, including up to 10 via radio communication.
End devices
End devices

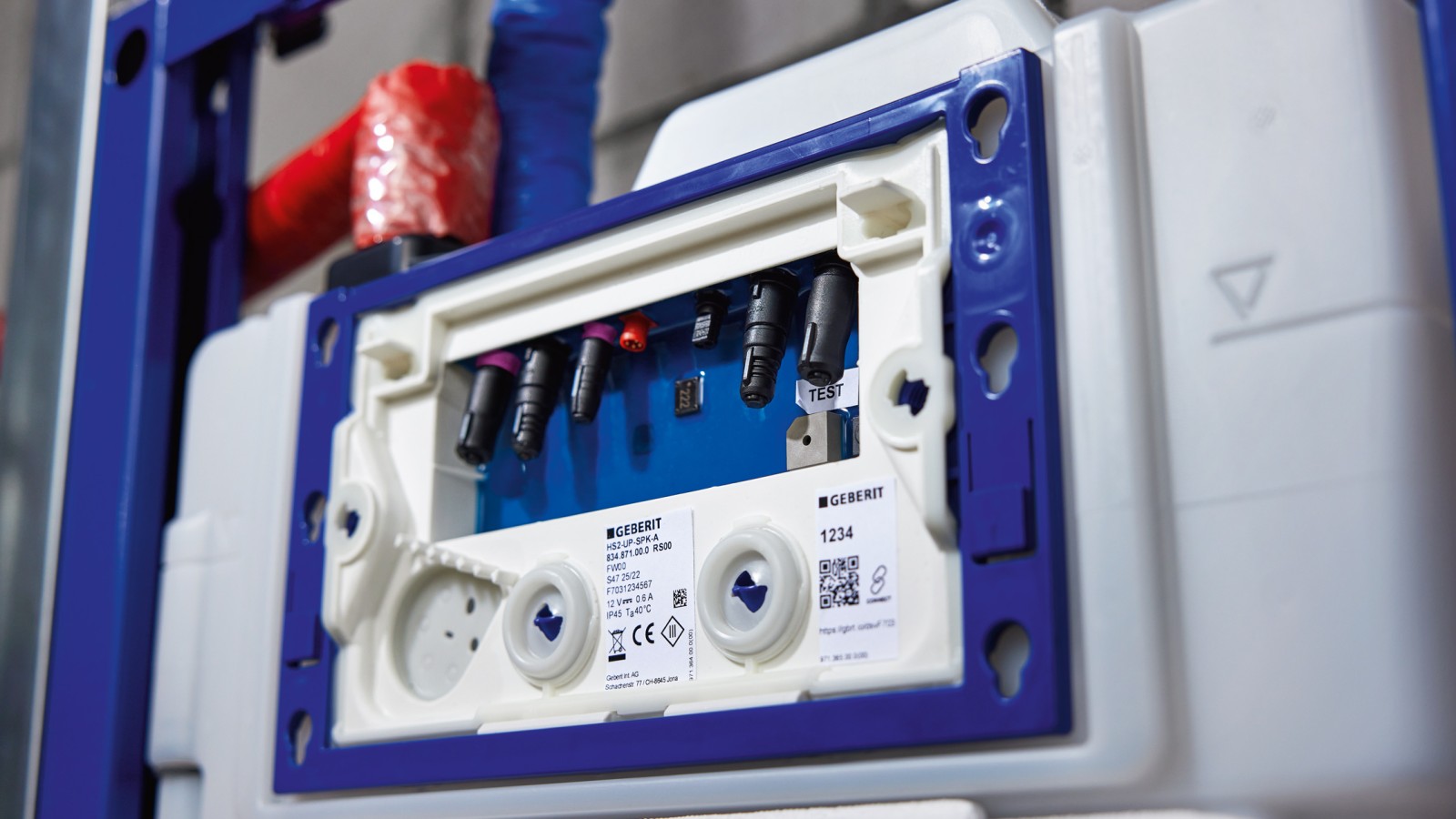

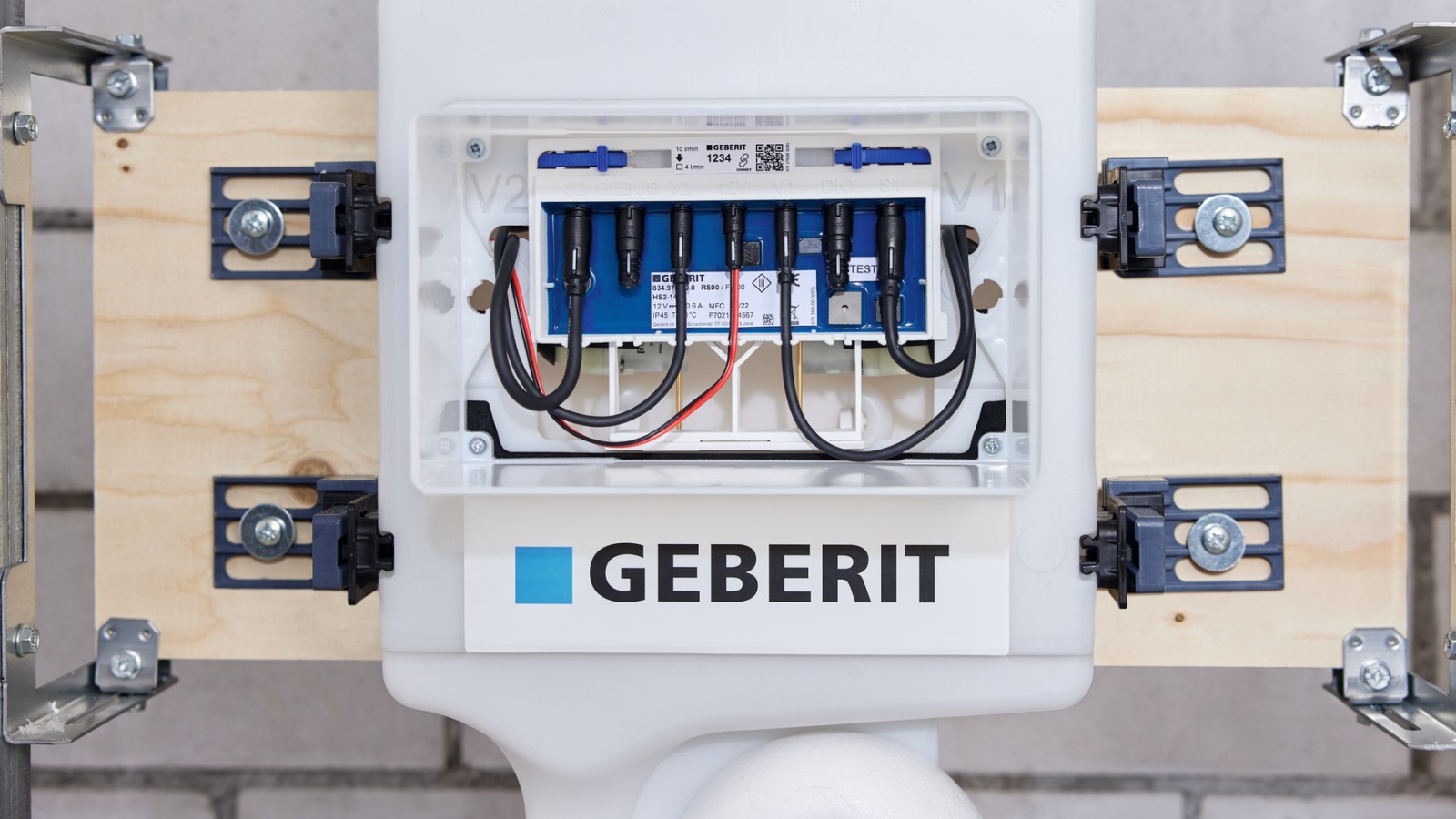

Geberit HS50 hygiene flush unit
The flush unit and the HS50 hygiene flush unit in the concealed cistern are connected to the Geberit Gateway via the GEBUS cable.
Product information: HS50 hygiene flush unit
Product information: HS50 in the concealed cistern
WC controls with electronic flush actuation

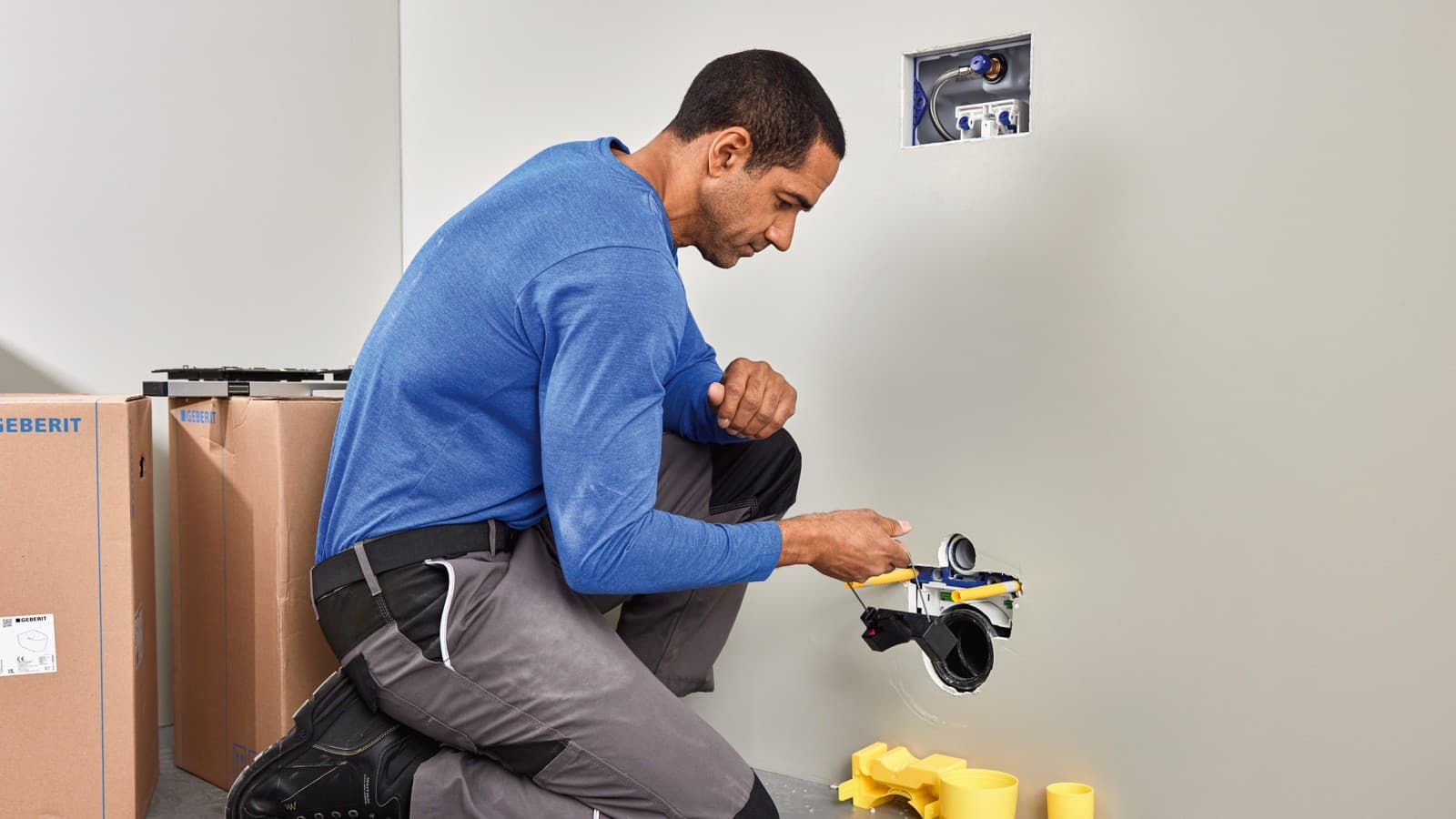

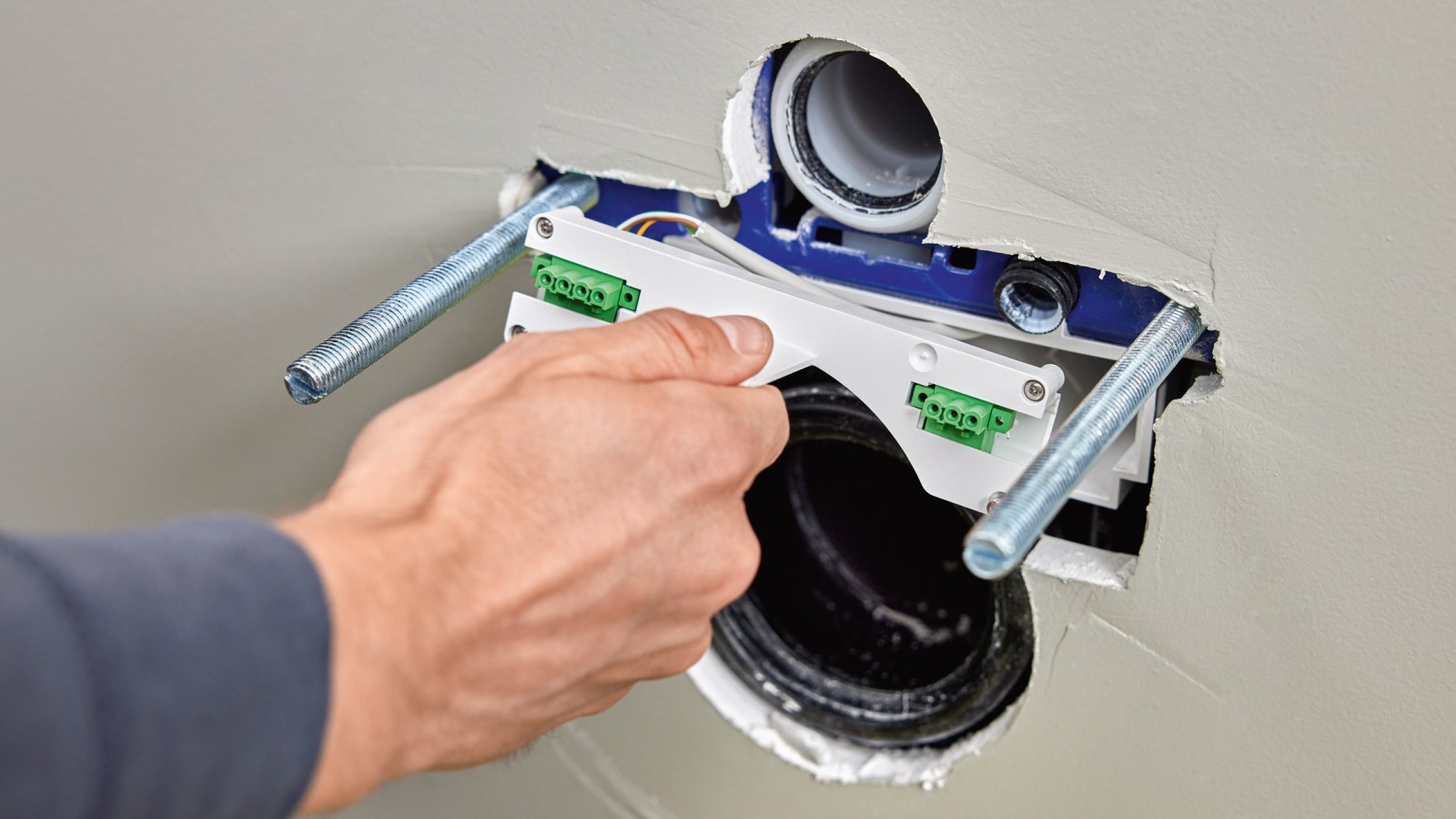

The Geberit Bus converter (GEBUS converter) for WC controls is installed directly in the pre-installed Power & Connect box. A power supply unit is integrated into the GEBUS converter to supply external power to the WC controls.

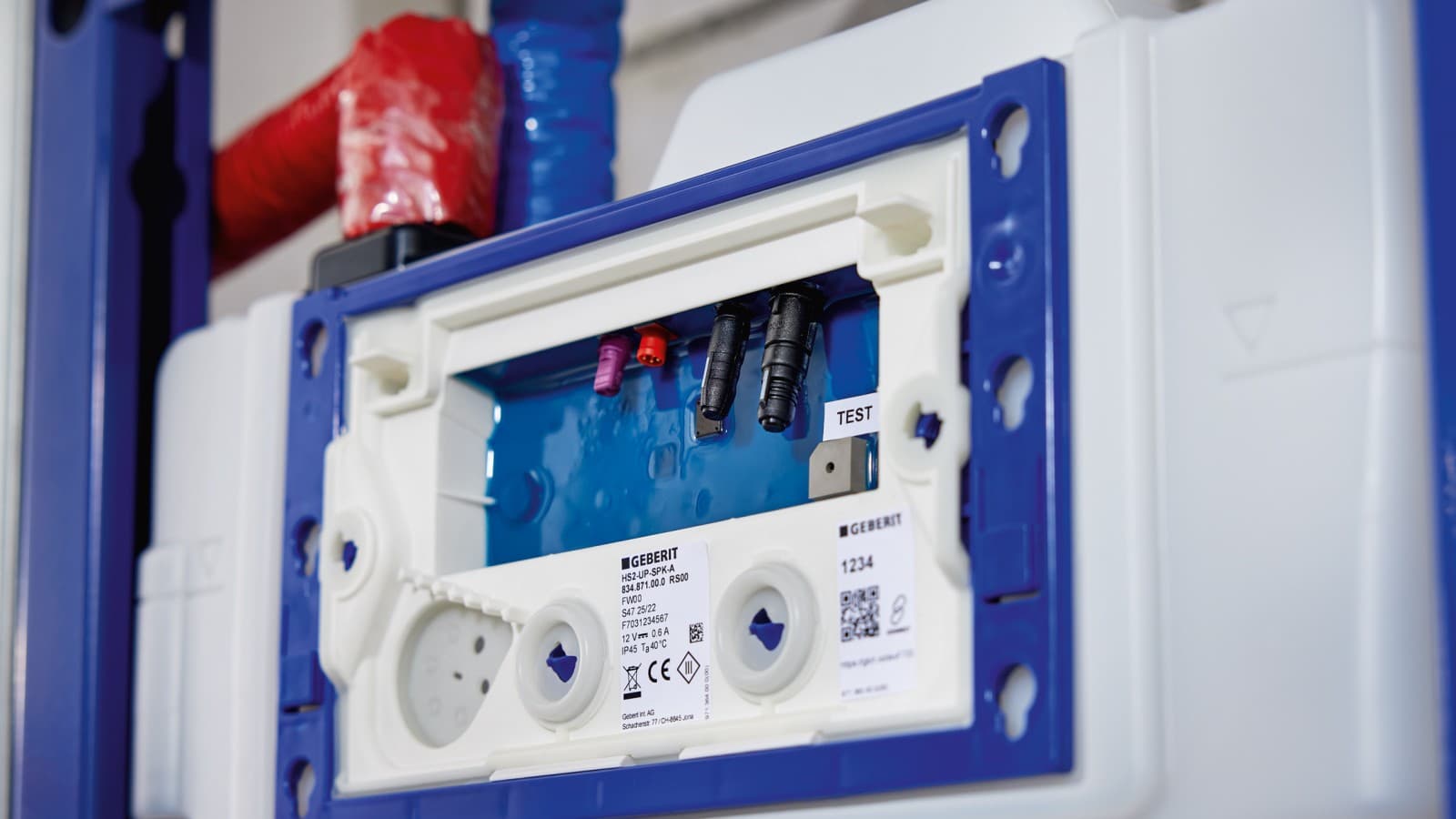

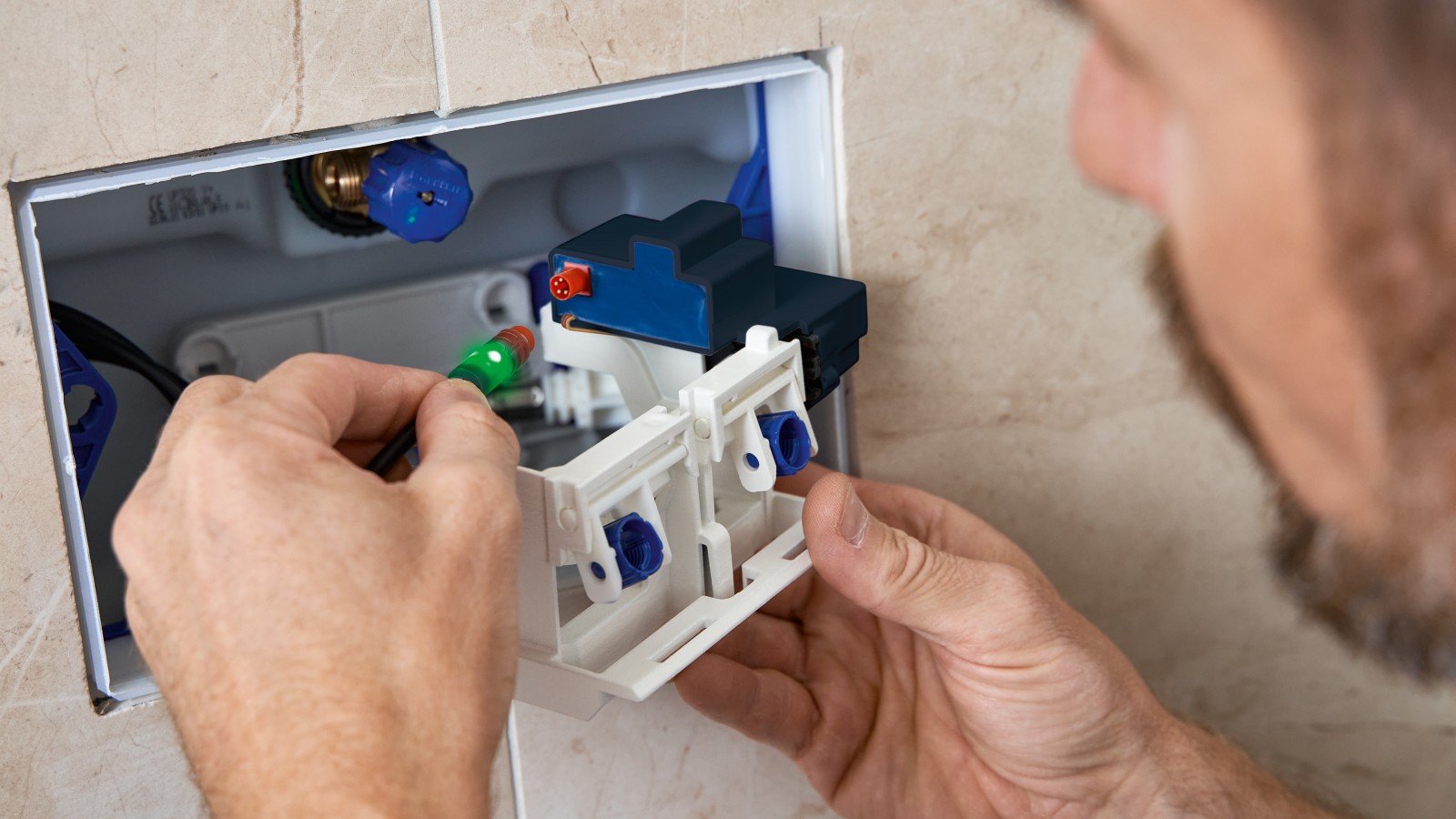

The Geberit HS30 hygiene flush unit for concealed cisterns and the Geberit HS05 hygiene flush unit can also be connected to the bus system via the WC flush control converter.
Product information: Geberit Bus converter with integrated power supply unit
Geberit urinals

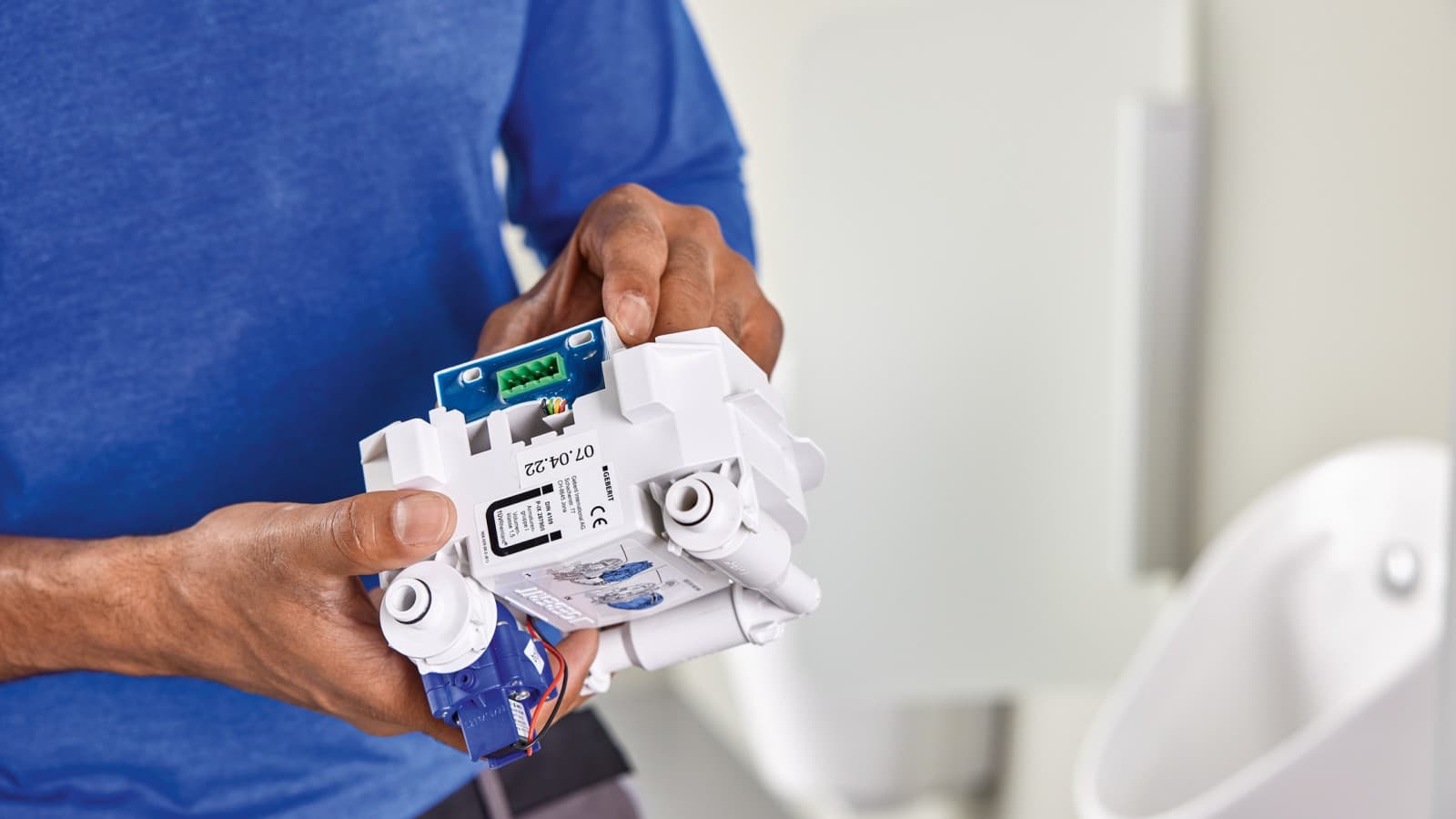

With the Geberit Bus (GEBUS) converter, the urinals are connected to the Geberit Gateway via a cable.
The GEBUS converter is installed in the control unit instead of the power supply unit. The integrated control is powered via the Geberit Gateway.
Product information: Geberit Bus converter for Preda, Selva and Tamina urinals with integrated control
Product information: Geberit Bus converter for concealed urinal flush controls

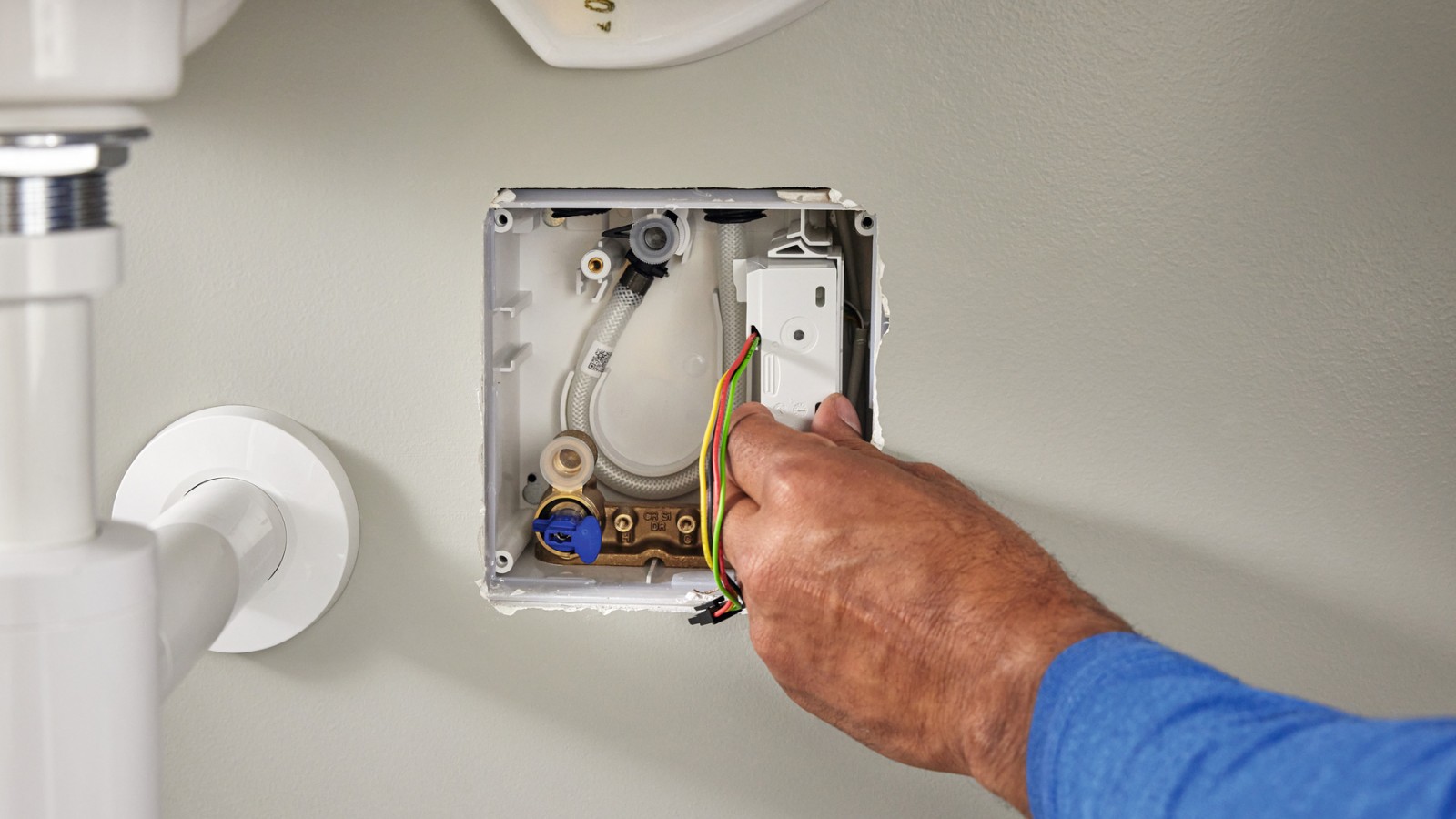

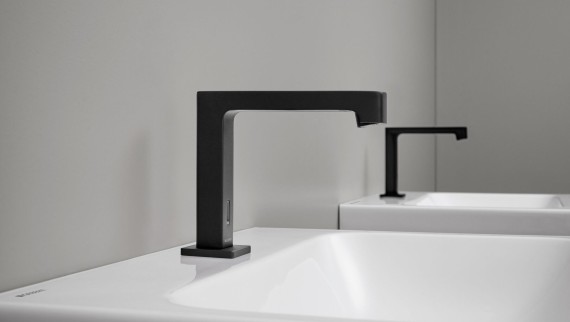

Connection of the Geberit Piave and Brenta washbasin taps
Just like with the urinal flush controls, the GEBUS converter is used to integrate the washbasin taps into the networked system and supply the control with power.
Product information: Geberit Bus converter for washbasin taps
Sensors

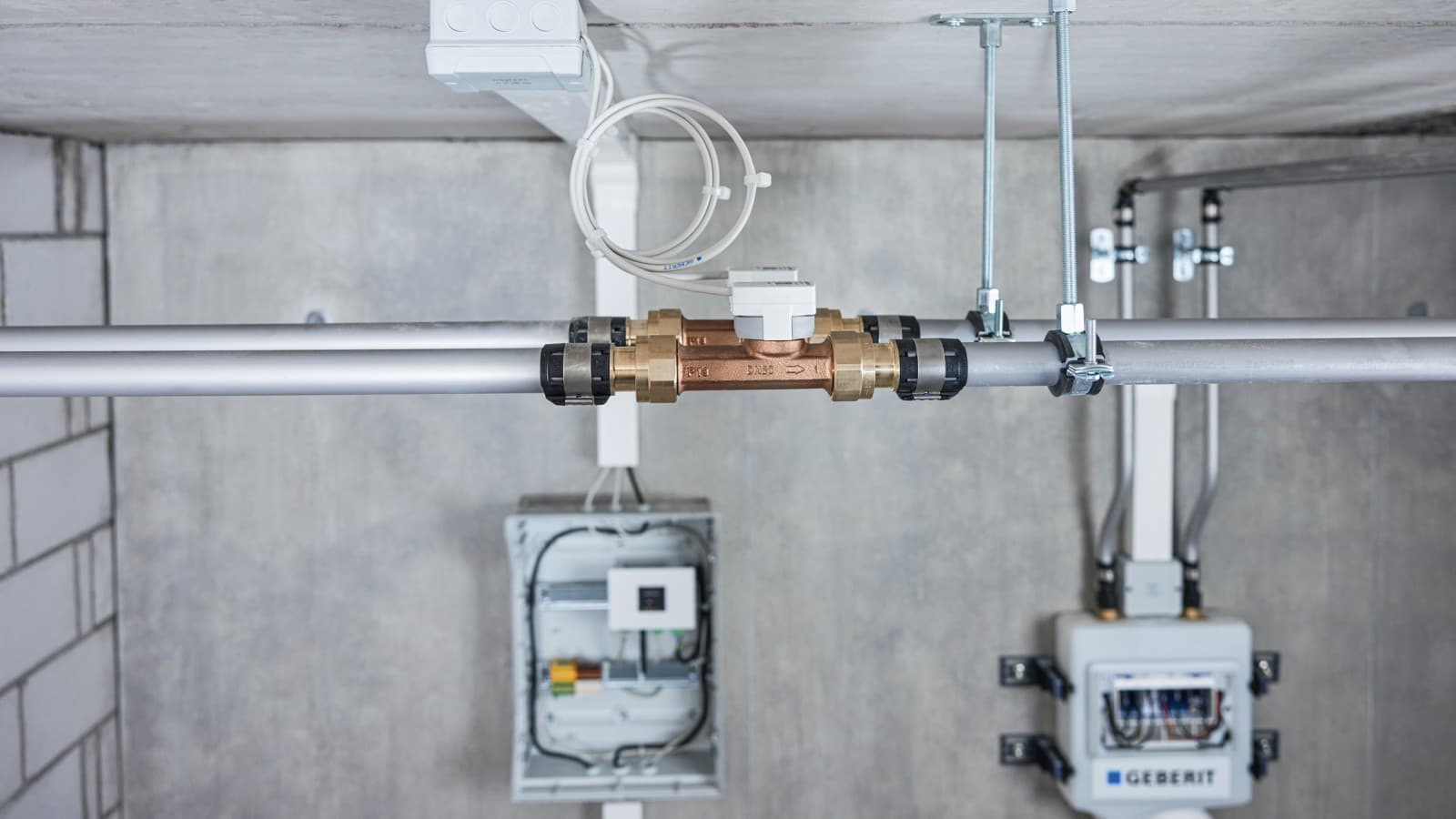

Geberit sensors for GEBUS
Depending on the type, Geberit sensors for GEBUS measure temperatures, consumption and volumetric flow rates, and are connected directly to the
Geberit Gateway.

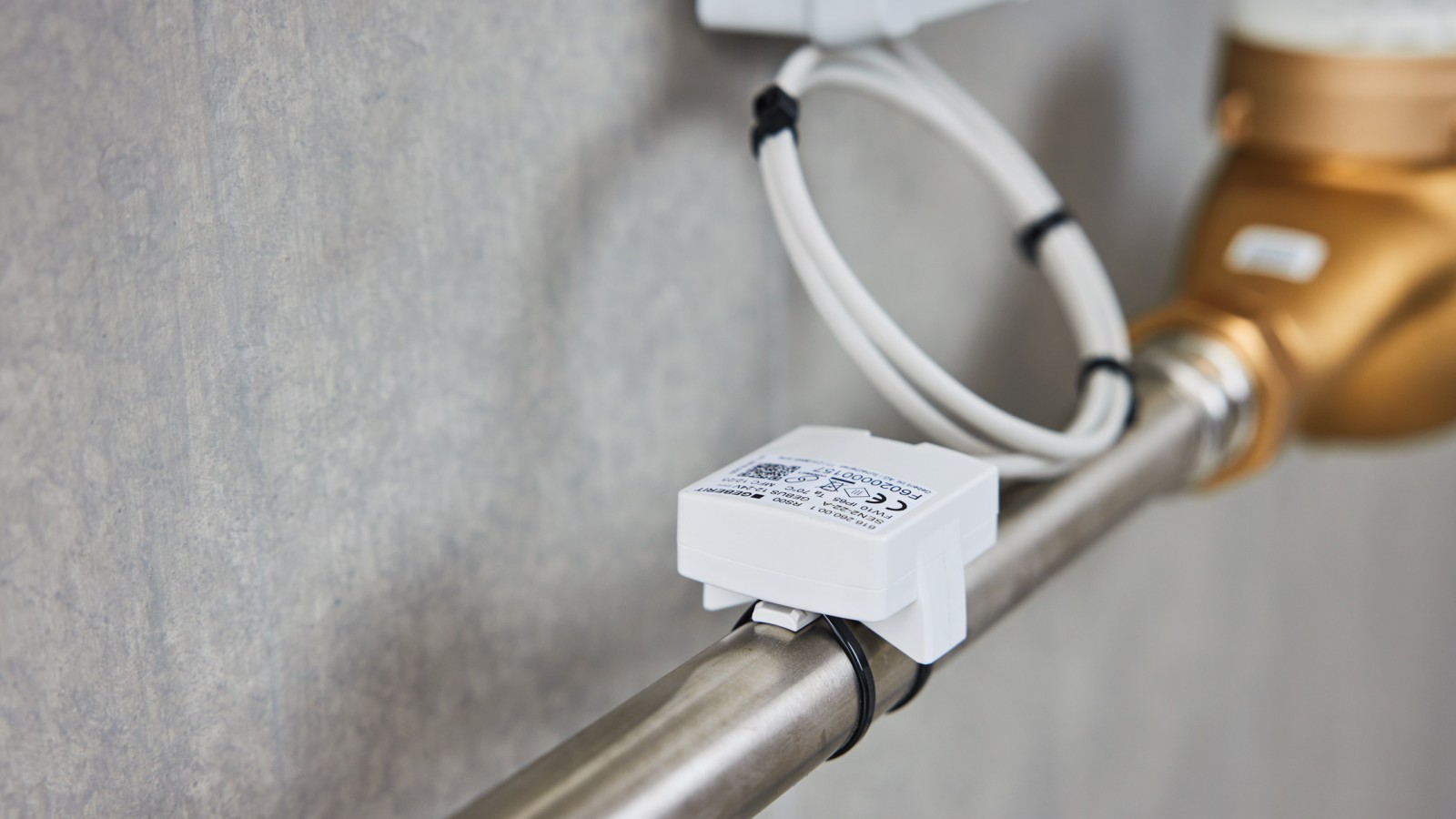

Product information: Geberit temperature sensor for GEBUS

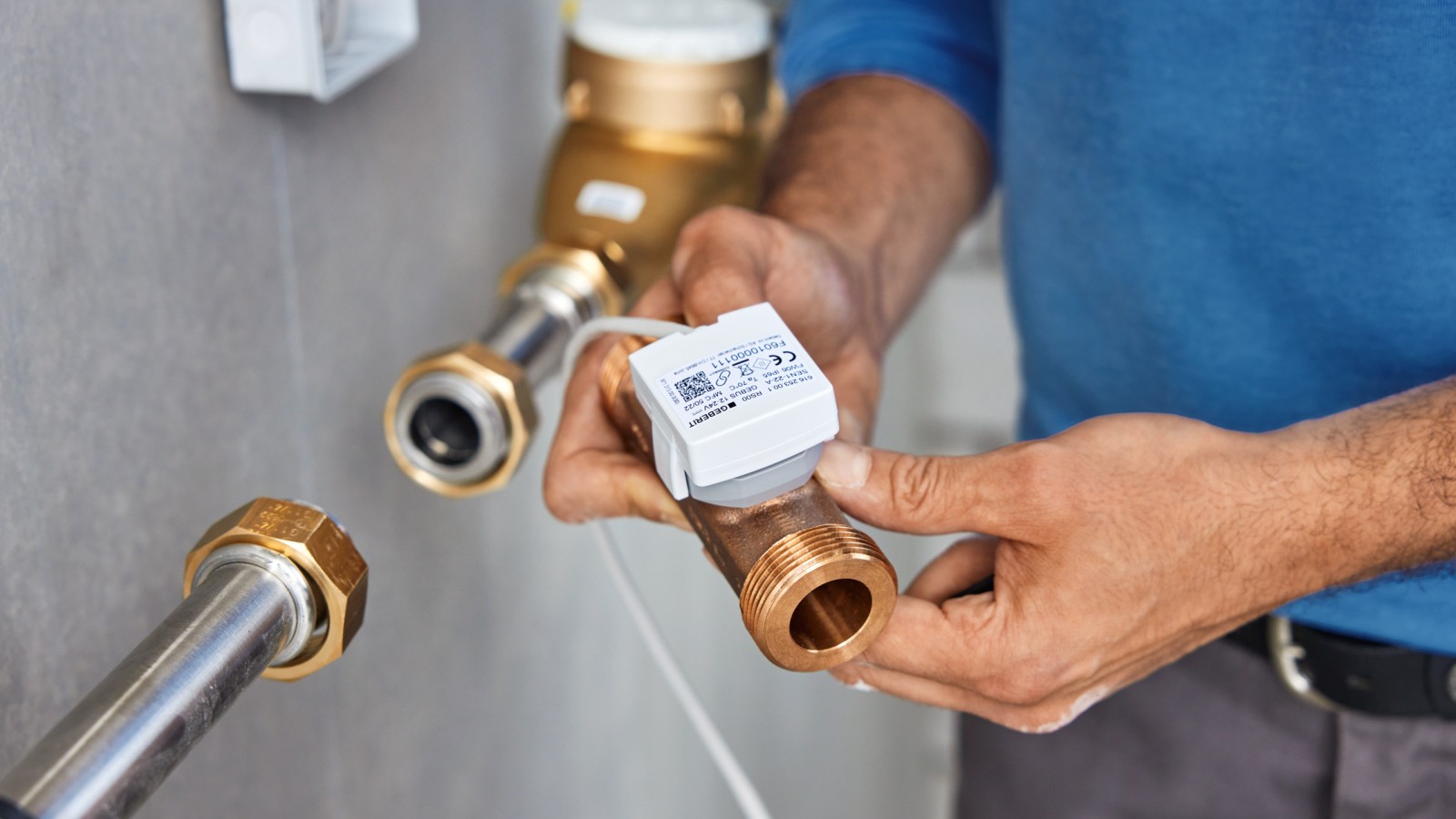

Product information: Geberit temperature and volumetric flow rate sensor for GEBUS
Installation videos
A quick guide to installation
吉博力Connect产品系列 产品详情、技术资料及更多信息
吉博力Connect专用工具
吉博力Connect常见问题解答
吉博力Connect系统的规划与安装流程如何？
关于规划、安装与调试的完整指导，均可查阅 吉博力Connect系统手册。若对系统规划存在疑问，您所在地的吉博力经销商将竭诚提供协助。
F吉博力代表
自2025年4月起，还可通过吉博力ProPlanner进行系统规划。
What are the requirements for Geberit Connect?
Compatible Geberit products are marked with the Geberit Connect logo. The basic requirements are outlined in the Geberit Connect system manual.
What should I consider when integrating Geberit Connect into a building automation system?
The building automation system must support BACnet/IP. A list of all BACnet objects provided by Geberit is included in the Geberit Connect system manual.
How do I operate the Geberit Connect system?
The primary interface is the free Geberit Control app.
与 Geberit Connect 产品相关的所有技术信息 可以在我们的产品目录中找到
Geberit Connect 系统手册 您需要了解的有关连接的所有信息
系统手册描述了如何连接所有支持 Geberit Connect 的设备。系统手册包括以下章节：
- 系统概览
- 系统组件
- 规划： 规划规则、区域划分、终端设备的连接和实际示例
- 试运转： 遵循流程、连接设备、完成试运转
- 操作： 操作设备、执行固件更新、维护设备
- 处理
